Myanmar fb guide andriod application
Facebook အသံုးျပဳနည္းအမ်ိဳးေပါင္းတစ္ရာပါတဲ႕
myanmar fb guide andriod application
download link----
https://www.mediafire.com/download/g43ma2zmezmz5ij
myanmar fb guide andriod application
download link----
https://www.mediafire.com/download/g43ma2zmezmz5ij
Thursday, June 1, 2017
ADBဲဆိုတာဘာလဲ??
ADB ဆိုတာဘာလဲ??(အပိုင္း 1)
ADB ဆိုတာ Andriod debug bridgeပါ။
ADBဆိုတာ andriod phone ,tabaletနဲ႕andriod os သံုးထားတဲ႕ andriod deviceမမွန္သမ်ွကိုcomputer ကေနထိန္းခ်ဳပ္လို႕ရတဲ႕command line toolkit ပါ
ADB ကေနandriod deviceေတြကိုဘာေတြလုပ္နိုင္လဲဆိုရင္ application သြင္းလို႕ရတယ္ဖ်က္လို႕ရတယ္ ။font အမ်ိဳးမ်ိဳးသြင္းလို႕ရတယ္။
root လုပ္လို႕ရတယ္။ lock အမ်ိဳးမ်ိဳးျဖည္လို႕ရတယ္။andriod deviceေတြရဲ႕ romတစ္ခုလံုးကို backup ထုတ္လို႕ရတယ္
သြင္းလို႕ရတယ္ေပါ့ ပီးေတာ့andriod deviceကိုအမ်ိဳးအမ်ိဳးထိန္းခ်ဳပ္လို႔ရတယ္။
ကြ်န္ေတာ္ကေတာ့ဖုန္းနဲ႕ပဲေျပာပါမယ္။ဘာျဖစ္္လို႕လဲဆိုရင္ လူတိုင္းလိုလိုကဖုန္းပဲအသံုးျပဳ ႀကလို႕ပါ။
ပထမဦးဆံုးအေနနဲ႕ဖုန္းကို control လုပ္လို႕ရမွ command
ေလးေတြေျပာျပပါမယ္။command ေလးေတြမေျပာျပခင္မွာ
အရင္ဦးဆံုးcomputer မွာadb driver သိဖို႕ေတာ့လိုပါတယ္
adb driver မသိဘူးးးဆိုရင္ေတာ့ လုပ္လို႕ရမွာမဟုတ္ပါဘူး
samsumgဆိုsamsumg adb driver huawei ဆို huawei
adb driver run ရပါတယ္ phone model အမ်ိဳးအစားနဲ႕လိုက္ပီး run ရပါတယ္။
driver runပီးပီိဆိုတာ
computer က ေန control လုပ္ဖို႕အတြက္ window rႏွိပ္ပီး
cmd ကိုဖြင့္ရပါမယ္ ။ cmd မဖြင့္ခင္ computer ကေနဖုန္းကို ထိန္းခ်ဳပ္ဖို႕အတြက္ adb driver runရံုနဲ႕မလံုေလာက္ေသးဘူး
adb.exe,AdbWinApi.dll,AdbWinUsbApi.dll အဲဒီဖိုင္သံုးခုလိုအပ္ပါေသးတယ္။AdbWinApi.dllနဲ႕AdbWinUsbApi.dll ဆိုတာ adb.exe အလုပ္လုပ္ဖို႕အတြက္ library file္ (သို႕မဟုတ္)data file source file ျဖစ္ပါတယ္။
ကဲအဲဒါဆို adb command ေတြကိုရိုက္ပီး ဖုန္းကိုcontrol လုပ္လို႕ရပီ ဆိုလားဆိုေတာ့မရေသးပါဘူးး ဘာျဖစ္လို႕လဲဆိုရင္
အေပၚက သံုးဖိုင္က သူေနရာသူမေရာက္ေသးလို႕ပါ။
ကဲအဲ႕သံုးဖိုင္းကိုဘယ္လိုလုပ္မလဲဆိုရင္
folder တာေလးတစ္ခုေဆာက္ပါ computer destop ေပၚမွာပဲျဖစ္ျဖစ္ Dး ထဲမွာပဲျဖစ္ျဖစ္ေပါ့ ပီးရင္ အဲ႕သးံုဖိုင္ထည့္ ပီးရင္ cmd.exe ကိုcopy လုပ္ ပီးရင္folder ထဲကိုထည့္အဲ႕ဒါဆိုရပါပီ ဒါကေတာ့ သီးသန္းတစ္ခုထဲပဲထိန္းအဲ႕သံုးဖိုင္ရွိမွာတဲ႕cmd ကိုဖြင့္ပီးေတာ့ေပါ့
Window r ႏွိပ္ပီးေတာ့ cmd အသစ္ေခၚပီးေတာ့လုပ္လို႕မရဘူးေပါ့ အဲ႕လိုမဟုတ္ဘဲ window r ႏွိပ္ပီး cmd ဖြင့္ပီးတိုင္းအသံုးျပဳခ်င္ရင္ေတာ့ Cး ထဲက window ထဲက system32 ထဲကို အဲသံုးဖိုင္ထည့္လိုက္ရင္ေတာ့သံုးလို႕ရပါပီ
commad မရိုက္ခင္ ဖုန္းထဲမွာ usb debugging နဲ႕ unknown sources on ထားဖို႕ေတာ့လို႕အပ္ပါတယ္
unknown sources ဆိုတာ phone ထဲမွာ app ေတြကို installလုပ္လို႕ရေအာခြင့္ျပဳတဲ႕setting ပါ unkown sources ကိုအမန္ျခစ္ ျခစ္မထားရင္ app ေတြကို install လုပ္လို႕မရပါဘူးး
အမွန္ျခစ္ ျခစ္ထားမွinstalll လုပ္လို႔ရပါမယ္
usb debuggingကိုအမွန္ျခစ္မထားဘူဆိုရင္ computer ကေန debug မသိပါဘူးးး debug မသိရင္ adb commandနဲ႕ထိန္းခ်ဳပ္လို႕မရပါဘူးး ဒါေႀကာင့္ debug သိဖို႕
အမွန္ျခစ္ကိုျခစ္ထားရပါမယ္ ။unknown souces က ဘယ္ထဲမွာလဲဆိုရင္ ဖုန္းရဲ႕setting ထဲက security ထဲမွာပါ။
usb debugging က ဘယ္ထဲမွာလဲဆိုရင္ ဖုန္းရဲ႕Setting ထဲက developer option ထဲမွာပါတစ္ခ်ိဳ႕ဖုန္းေတြကdeveloper option မေတြ႕ရပါဘူးးandriod version 3.0 ကေန 4.0 4.1 အထိေတာ့ developer option ေတြ႕ရပါတယ္ 4.2.2 ကေနအထက္ဆိုရင္ဆိုရင္ about phone ထဲက bulidnumber ကို7ခ်က္ႏွိပ္ရပါတယ္ mi ဆိုရင္ miui version
ကို 7ခ်က္မဟုတ္ရင္ 10ခ်က္ႏွိပ္ရပါတယ္ meizu ဆို developer option ကaccessibility ထဲမွာပါ။
ကဲcommand ေလးေတြရိုက္ပီးcontrol လုပ္လို႕ရပီ command ေလးေတြကေတာ႕
ဖုန္းကို computer ခ်ိန္ဆက္ထားလားadb သိလားမသိဘူးလားဆိုတာ
adb devices ပါ
အဲ႕က် adb သိရင္ list the device attached
ဖုန္းmodel အလိုက္ နံပါတ္နဲ႕ device ဆိုပီေပၚလာပါမယ္
အဲ႕ဒါဆို adb သိပါပီ
adb သိရင္ အရင္ဆံုးအေျခခံcommand
ေလးေတြပဲေျပာျပပါမယ္
adb စမယ္ဆိုရင္
adb start-server
adb deviceမသိဘဲ
daemon ဲ not running.starting is now on port 5037 လို႕ error တက္ေနရင္
adb kill-server
ဖုန္းကို reboot ခ် ခ်င္ရင္
adb reboot
ဖုန္းကို recovery ဝင္ခ်င္ရင္
adb reboot recovery
samsumg ဖုန္းေတြကို download mode ကေတာ့
adb reboot download
fastboot င္ခ်င္တယ္ ဆိုရင္
adb reboot bootloader(or)အျခားဖုန္းေတြမွာ
adb reboot oem-1
လို႕ရိုက္ရပါတယ္
device modelရယ္ model နံပါတ္သိခ်င္ရင္
adb device-1
phone model ကိုသိခ်င္ရင္
adb shell getprop ro.product.model
phonက gsmလားcdma လားသိခ်င္္ ိရင္
adb shell getprop ro.build.display.id
imei ကိုသိခ်င္ရင္
adb shell dumpsys iphonesubinfo
usb ကိုport ဘယ္ႏွစ္ေပါက္ျမာက္လဲသိခ်င္ရင္
adb usb
ေက်ာ္ဇင္ကို(ဥကၠံသားေလးနည္းပညာ)
ADB ဆိုတာ Andriod debug bridgeပါ။
ADBဆိုတာ andriod phone ,tabaletနဲ႕andriod os သံုးထားတဲ႕ andriod deviceမမွန္သမ်ွကိုcomputer ကေနထိန္းခ်ဳပ္လို႕ရတဲ႕command line toolkit ပါ
ADB ကေနandriod deviceေတြကိုဘာေတြလုပ္နိုင္လဲဆိုရင္ application သြင္းလို႕ရတယ္ဖ်က္လို႕ရတယ္ ။font အမ်ိဳးမ်ိဳးသြင္းလို႕ရတယ္။
root လုပ္လို႕ရတယ္။ lock အမ်ိဳးမ်ိဳးျဖည္လို႕ရတယ္။andriod deviceေတြရဲ႕ romတစ္ခုလံုးကို backup ထုတ္လို႕ရတယ္
သြင္းလို႕ရတယ္ေပါ့ ပီးေတာ့andriod deviceကိုအမ်ိဳးအမ်ိဳးထိန္းခ်ဳပ္လို႔ရတယ္။
ကြ်န္ေတာ္ကေတာ့ဖုန္းနဲ႕ပဲေျပာပါမယ္။ဘာျဖစ္္လို႕လဲဆိုရင္ လူတိုင္းလိုလိုကဖုန္းပဲအသံုးျပဳ ႀကလို႕ပါ။
ပထမဦးဆံုးအေနနဲ႕ဖုန္းကို control လုပ္လို႕ရမွ command
ေလးေတြေျပာျပပါမယ္။command ေလးေတြမေျပာျပခင္မွာ
အရင္ဦးဆံုးcomputer မွာadb driver သိဖို႕ေတာ့လိုပါတယ္
adb driver မသိဘူးးးဆိုရင္ေတာ့ လုပ္လို႕ရမွာမဟုတ္ပါဘူး
samsumgဆိုsamsumg adb driver huawei ဆို huawei
adb driver run ရပါတယ္ phone model အမ်ိဳးအစားနဲ႕လိုက္ပီး run ရပါတယ္။
driver runပီးပီိဆိုတာ
computer က ေန control လုပ္ဖို႕အတြက္ window rႏွိပ္ပီး
cmd ကိုဖြင့္ရပါမယ္ ။ cmd မဖြင့္ခင္ computer ကေနဖုန္းကို ထိန္းခ်ဳပ္ဖို႕အတြက္ adb driver runရံုနဲ႕မလံုေလာက္ေသးဘူး
adb.exe,AdbWinApi.dll,AdbWinUsbApi.dll အဲဒီဖိုင္သံုးခုလိုအပ္ပါေသးတယ္။AdbWinApi.dllနဲ႕AdbWinUsbApi.dll ဆိုတာ adb.exe အလုပ္လုပ္ဖို႕အတြက္ library file္ (သို႕မဟုတ္)data file source file ျဖစ္ပါတယ္။
ကဲအဲဒါဆို adb command ေတြကိုရိုက္ပီး ဖုန္းကိုcontrol လုပ္လို႕ရပီ ဆိုလားဆိုေတာ့မရေသးပါဘူးး ဘာျဖစ္လို႕လဲဆိုရင္
အေပၚက သံုးဖိုင္က သူေနရာသူမေရာက္ေသးလို႕ပါ။
ကဲအဲ႕သံုးဖိုင္းကိုဘယ္လိုလုပ္မလဲဆိုရင္
folder တာေလးတစ္ခုေဆာက္ပါ computer destop ေပၚမွာပဲျဖစ္ျဖစ္ Dး ထဲမွာပဲျဖစ္ျဖစ္ေပါ့ ပီးရင္ အဲ႕သးံုဖိုင္ထည့္ ပီးရင္ cmd.exe ကိုcopy လုပ္ ပီးရင္folder ထဲကိုထည့္အဲ႕ဒါဆိုရပါပီ ဒါကေတာ့ သီးသန္းတစ္ခုထဲပဲထိန္းအဲ႕သံုးဖိုင္ရွိမွာတဲ႕cmd ကိုဖြင့္ပီးေတာ့ေပါ့
Window r ႏွိပ္ပီးေတာ့ cmd အသစ္ေခၚပီးေတာ့လုပ္လို႕မရဘူးေပါ့ အဲ႕လိုမဟုတ္ဘဲ window r ႏွိပ္ပီး cmd ဖြင့္ပီးတိုင္းအသံုးျပဳခ်င္ရင္ေတာ့ Cး ထဲက window ထဲက system32 ထဲကို အဲသံုးဖိုင္ထည့္လိုက္ရင္ေတာ့သံုးလို႕ရပါပီ
commad မရိုက္ခင္ ဖုန္းထဲမွာ usb debugging နဲ႕ unknown sources on ထားဖို႕ေတာ့လို႕အပ္ပါတယ္
unknown sources ဆိုတာ phone ထဲမွာ app ေတြကို installလုပ္လို႕ရေအာခြင့္ျပဳတဲ႕setting ပါ unkown sources ကိုအမန္ျခစ္ ျခစ္မထားရင္ app ေတြကို install လုပ္လို႕မရပါဘူးး
အမွန္ျခစ္ ျခစ္ထားမွinstalll လုပ္လို႔ရပါမယ္
usb debuggingကိုအမွန္ျခစ္မထားဘူဆိုရင္ computer ကေန debug မသိပါဘူးးး debug မသိရင္ adb commandနဲ႕ထိန္းခ်ဳပ္လို႕မရပါဘူးး ဒါေႀကာင့္ debug သိဖို႕
အမွန္ျခစ္ကိုျခစ္ထားရပါမယ္ ။unknown souces က ဘယ္ထဲမွာလဲဆိုရင္ ဖုန္းရဲ႕setting ထဲက security ထဲမွာပါ။
usb debugging က ဘယ္ထဲမွာလဲဆိုရင္ ဖုန္းရဲ႕Setting ထဲက developer option ထဲမွာပါတစ္ခ်ိဳ႕ဖုန္းေတြကdeveloper option မေတြ႕ရပါဘူးးandriod version 3.0 ကေန 4.0 4.1 အထိေတာ့ developer option ေတြ႕ရပါတယ္ 4.2.2 ကေနအထက္ဆိုရင္ဆိုရင္ about phone ထဲက bulidnumber ကို7ခ်က္ႏွိပ္ရပါတယ္ mi ဆိုရင္ miui version
ကို 7ခ်က္မဟုတ္ရင္ 10ခ်က္ႏွိပ္ရပါတယ္ meizu ဆို developer option ကaccessibility ထဲမွာပါ။
ကဲcommand ေလးေတြရိုက္ပီးcontrol လုပ္လို႕ရပီ command ေလးေတြကေတာ႕
ဖုန္းကို computer ခ်ိန္ဆက္ထားလားadb သိလားမသိဘူးလားဆိုတာ
adb devices ပါ
အဲ႕က် adb သိရင္ list the device attached
ဖုန္းmodel အလိုက္ နံပါတ္နဲ႕ device ဆိုပီေပၚလာပါမယ္
အဲ႕ဒါဆို adb သိပါပီ
adb သိရင္ အရင္ဆံုးအေျခခံcommand
ေလးေတြပဲေျပာျပပါမယ္
adb စမယ္ဆိုရင္
adb start-server
adb deviceမသိဘဲ
daemon ဲ not running.starting is now on port 5037 လို႕ error တက္ေနရင္
adb kill-server
ဖုန္းကို reboot ခ် ခ်င္ရင္
adb reboot
ဖုန္းကို recovery ဝင္ခ်င္ရင္
adb reboot recovery
samsumg ဖုန္းေတြကို download mode ကေတာ့
adb reboot download
fastboot င္ခ်င္တယ္ ဆိုရင္
adb reboot bootloader(or)အျခားဖုန္းေတြမွာ
adb reboot oem-1
လို႕ရိုက္ရပါတယ္
device modelရယ္ model နံပါတ္သိခ်င္ရင္
adb device-1
phone model ကိုသိခ်င္ရင္
adb shell getprop ro.product.model
phonက gsmလားcdma လားသိခ်င္္ ိရင္
adb shell getprop ro.build.display.id
imei ကိုသိခ်င္ရင္
adb shell dumpsys iphonesubinfo
usb ကိုport ဘယ္ႏွစ္ေပါက္ျမာက္လဲသိခ်င္ရင္
adb usb
ေနာက္ထက္command ေတြကိုဆက္လက္ေဖာ္ျပသြားပါမည္။
To be continue........ေက်ာ္ဇင္ကို(ဥကၠံသားေလးနည္းပညာ)
Monday, May 29, 2017
Transmission Line ေတြတည္ေဆာက္တဲ႕အခါ???
Transmission Line ေတြတည္ေဆာက္တဲ့အခါ
===============================
ေရးသူ: ကိုေလး
ေကာင္းကင္မဟာဓာတ္အားလိုင္းေတြတည္ေဆာက္တဲ့အခါ 80km ထက္ နည္းတဲ့ ဓာတ္အားလိုင္းေတြကို Short Transmission Line လို႔ သတ္မွတ္ၿပီး 80km နဲ႔ 200km အတြင္းရွိတဲ့ ဓာတ္အားလိုင္းေတြကို Medium Transmision Line လို ႔ သတ္မွတ္ၾကပါတယ္။
200km အထက္ နဲ႔ System Voltage 100kV ဓာတ္အားလိုင္းေတြကိုေတာ့ Long Transmission Line လို႔ ေခၚေဝၚသတ္မွတ္ ၾကပါတယ္။
ဒီေနရာမွာ မိတ္ဆက္ေပးလိုတာက ဓာတ္အားလိုင္းေတြမွာ
လုပ္ရိုးလုပ္စဥ္ Single Conductor ေတြ အစား Bundle Conductor ေတြကိုဘာေၾကာင့္ အသုံးျပဳရသလဲ ဆိုတာကို လက္လွမ္းမွီ သေလာက္ေလး ျပန္မ်ွေဝေပးခ်င္တာပါ။
တစ္ေခ်ာင္း ၊ နွစ္ေခ်ာင္း၊သုံး ေလး ေခ်ာင္း နဲ႔ မ်ားစြ မ်ားစြာ
(Bundle Two Conductors,Three Conductors , Four Conductors & Multi Conductor)
================================
Bundle Conductor ဆိုတာ လုပ္ရိုးလုပ္စဥ္ နဲ႔မတူ ကြဲျပားတာက Transmission Line ရဲ႕ လ်ွပ္စစ္ပတ္လမ္း တခုမွာ Conductor (ဓာတ္ႀကိဳး) တစ္ေခ်ာင္းထက္ ပိုမို ပါဝင္ ပါတယ္။ Phase တခုခ်င္းစီရဲ႕ Conductor ေတြ အျဖစ္ ဆင့္ပြား ဓာတ္ႀကိဳး (Sub conductor) ေတြ ပါဝင္လာတာကို Bundle Conductor လို႔ ေခၚဆိုတာပါပဲ။
Twin Bundle (သို႔မဟုတ္) Two bundle စနစ္ရဲ႕ Phase တခုမွာ Sub Conductor ၂ ေခ်ာင္း ရွိပါမယ္။ တခ်ိဳ႕ကေတာ့ ဒါကို Duet Conductor လို႔လည္း ေခၚေဝၚ သုံးစြဲၾကပါတယ္။ပုံသဏၭာန္အားျဖင့္ ေထာင္လိုက္ ျဖစ္ေစ၊ ေရျပင္ညီ ျဖစ္ေစ စီစဉ္ ထားရွိနိုင္ပါတယ္။
အလားတူပဲ Three Bundle စနစ္မွာ Sub Conductor ၃ ေခ်ာင္း စီစဉ္ထားၿပီး ႀကိဂံ ပုံစံ အတည့္ (သို႔မဟုတ္) ေဇာက္ထိုး ထားနိုင္ပါတယ္။
Four Bundle ( or) quad _ Conductor စနစ္မွာ Sub - Conductor ၄ေခ်ာင္း ပါဝင္လာပါမယ္။
ပုံမွန္အားျဖင့္ေတာ့ စတုရန္း ပုံစံ စီစဉ္ ထားေလ့ရွိၾကပါတယ္။
အျခားေသာ ပုံသဏၭာန္ အစီအစဉ္ ျဖင့္ ေတြ႕ရွိနိုင္ေသာ္လည္း အထက္ေဖာ္ျပပါ စနစ္ေတြကေတာ့ အမ်ားဆုံး အသုံးျပဳေနၾကတာပဲျဖစ္ပါတယ္။
ျမန္မာနိုင္ငံမွာေတာ့ ရိုးရိုးတစ္ေခ်ာင္းတည္းေသာ ဓာတ္ႀကိဳး Single Conductor ပတ္လမ္းနဲ႔ Twin Bundle စနစ္ေတြ ကိုသာတြင္က်ယ္စြာ အသုံးျပဳတည္ေဆာက္ခဲ့ၿပီး မၾကာမီ ေတြ႕ျမင္ရဖြယ္ရွိတဲ့ Four Bunde (or) Quad Bundle Double Circuit ျဖင့္တည္ေဆာက္မယ့္
500kV Transmission Line တခု တည္ေဆာက္လ်ွက္ ရွိေနၿပီ ျဖစ္ပါတယ္။
(အမွတ္တရအေနနဲ႔ ေျပာျပရရင္ ျမန္မာျပည္ရဲ႕ ပထမဆုံးေသာ500kV ဓာတ္အားလိုင္းႀကီးကို လိုင္းသမား တစ္ေယာက္အေနနဲ႔ အမွန္တကယ္စိတ္ဝင္စားခဲ့ၿပီး တိုက္ဆိုင္စြာနဲ႔
500kVလိုင္း ပႏၷက္ခ်ၿပီးတာဝါSpotting ေတြမွာ ေယာင္နန နဲ႔ Soil test ေတြဘာေတြ ေလ့လာခဲ့ရပါေသးတယ္။ ေနာက္ထပ္တိုက္တိုက္ဆိုင္ဆိုင္အမွတ္တရတခုက 500kV လိုင္းနဲ႔ပတ္သက္တဲ့ Data ေတြ၊ Contract ေတြ ဖတ္ခြင့္ရၿပီး ကိုယ့္လို လိုင္းအေၾကာင္းနဲ႔ပတ္သက္သူေတြ၊ စိတ္ဝင္စားသူေတြအတြက္ရည္႐ြယ္ၿပီး စာတိုေပစ ေလးေရးဖို႔ ( 11.9.2016) ရက္စြဲမွာ introduction ေလးဘာေလး ေရးထားၿပီးပါၿပီ။ အဆုံးသတ္မေရးနိုင္ေသးခင္မွာပဲ အေၾကာင္းအမ်ိဳးမ်ိဳးနဲ႔ ခ်ိန္ဆမႈေတြေၾကာင့္ဆက္မေရးေသးပဲ ရပ္ထားခဲ့လိုက္ပါတယ္။ဒါကိုေျပာျပတာက 500kV လိုင္းနဲ႔ပတ္သက္ၿပီး တဦးစ နွစ္ဦးစ ရဲ႕ Status တခ်ိဳ႕ျမင္လို႔ ပါ။ဤကား -စကားခ်ပ္)
BUNDLE CONDUCTOR အသုံးျပဳျခင္း၏အားသာခ်က္မ်ား
=========================
Transmission Line တခု အတြက္ ဝန္အားသုံးစြဲမယ့္ အရပ္ကို အလြန္ျမင့္မားတဲ့ ဗို႔အားပို႔လႊတ္ရာမွာ ရွည္လ်ားတဲ့ အကြာအေဝးအတြက္ စြမ္းအား ပိုမိုလိုအပ္ပါတယ္။
ဗို႔အားေပ်ာက္ဆုံးမႈေလ်ာ့ခ်ဖို႔ နဲ႔ စြမ္းရည္တိုးတက္ဖို႔ အတြက္ EHV (Extra High Voltage) ဓာတ္အားလိုင္းေတြ တည္ေဆာက္ရျခင္းပဲ ျဖစ္ပါတယ္။
Transmission Line တခုမွာ ပို႔လႊတ္တဲ့ ဗို႔အား 300kV ကိုေက်ာ္လြန္ခဲ့ရင္ ဓာတ္အားေပ်ာက္ဆုံးမႈနဲ႔ Corona Effect ကဲ့သို႔ ဆက္သြယ္ေရးစနစ္ေတြကို အေနွာင့္အယွက္ ျဖစ္ေစျခင္း ေတြရွိလာပါတယ္။ တကယ္လို႔ လုံဝန္းတဲ့ ဓာတ္ႀကိဳးကိုပဲ phase တခုမွာ တေခ်ာင္းနႈန္း ပဲ သုံးမယ္ဆိုရင္ Corona Effect ကို ေလ်ာ့ခ်ဖို႔ Hollow Round Conductor ကို အသုံးျပဳသင့္မွာ ျဖစ္ပါတယ္။ အျခားရႈေထာင့္အေနနဲ႔ ေျပာရရင္ေတာ့ စီးပြားေရးအရ တြက္ေျခကိုက္မႈ မရွိတဲ့အတြက္ hollow round conductor ကို မသုံးေတာ့ပဲ phase တခုမွာ Sub- Conductor ဆင့္ပြားႀကိဳးေတြ နဲ႔ Bundle Conductor စနစ္ကို အသုံးျပဳျခင္းပဲ ျဖစ္ပါတယ္။
Bundle Conductor စနစ္ကို သုံးျခင္းအားျဖင့္ Corona Loss နဲ႔ radio noise ေတြကို ေလ်ာ့ခ်ေပးပါ
လိမ့္မယ္။
ထို႔အျပင္ ပို႔လႊတ္ဓာတ္အားလိုင္းအနီး ဝန္းက်င္ က Phase တခုခ်င္းစီမွာရွိေနတဲ့ Condhctor ေတြရဲ႕ ဗို႔အားအနိမ့္အျမင့္ျဖစ္ေ့ပၚမႈ/ ဗို႔အားမတည္ၿငိမ္ျဖစ္မႈ ကိုလည္း ေလ်ာ့က်ေစတယ္လို႔ ဆိုပါတယ္။
Corona Effect ကို ေလ့လာၾကည့္တဲ့အခါ အခုလို ေတြ႕ရွိရမွာ ျဖစ္ပါတယ္။ Phase တခု နဲ႔ တခုၾကားက ၾကားခံေလထု ထဲမွာ ဗို႔အားျမင့္တက္လာၿပီး ဓာတ္ျပဳျခင္းစတင္ ျဖစ္လာတယ္။ အဲဒီေနာက္မွာ လ်ွပ္ကူးနိုင္တဲ့ၾကားခံ အျဖစ္ ျပဳမူ ေဆာင္႐ြက္ျခင္း့ျဖစ္ပါတယ္။ ဒီလို ျဖစ္ေပၚျခင္းေတြကို Bundle Cinductor ေတြ က ပ်က္ျပယ္ေအာင္စြမ္းေဆာ္ေပးတယ္။
Corona ့ျဖစ္တဲ့ အႀကိမ္အေရအတြက္ ေတြေၾကာင့္ ဓာတ္အားလိုင္းရဲ႕ efficiency ဟာ က်ဆင္းလာေစပါတယ္။
Bundle Condctor Line ေတြမွာ Single Line ေတြနဲ႔ နွိုင္ယွဥ္ရင္ Capacitance ပိုမိုျမင့္မားပါတယ္။ဒါေၾကာင့္ Bundle Conductor ေတြဟာ လ်ွပ္စီးသိုေလွာင္နိုင္မႈ ပိုမို
ျမင့္မားၿပီး Power Factor တိုးတက္လာမႈကို အေထာက္အကူျပဳေစပါတယ္။
မူလ Single Conductor လိုင္းေတြမွာ Bundle Conductor စနစ္ သုံးလိုက္ျခင္းျဖင့္ Capacitance ပိုမို
ျမင့္မားၿပီး Inductance နိမ့္ေစပါတယ္။ ႀကီးမားတဲ့
Surge Impedance Loading (SIL) ေတြက ႀကီးမားတဲ့
စြမ္းအင္ေတြကို လႊဲေျပာင္းေပးနိုင္တဲ့ အက်ိဳးေက်းဇူး ရရွိမွာ ျဖစ္ပါတယ္။
Single Conductor လိုင္းေတြနဲ႔ နွိုင္းယွဥ္ရင္ Phase တခုခ်င္းမွာရွိတဲ့ GMR Inductance (သို႔) အသီးသီးမွာရွိတဲ့ GMD တိုးပြားလာမွာ လည္း ျဖစ္ပါတယ္။ ဒီရလာဒ္ေၾကာင့္ မူလ Single Line ေတြထက္ Reactance ကို ေလ်ာ့နည္းေစၿပီး Reactance ေၾကာင့္ျဖစ္တဲ့ Loss ကို ေလ်ာ့က်ေစပါမယ္။
CORONA LOSSES
===========================
Corona Losses ျဖစ္ေပၚရျခင္းဟာ ေအာက္ပါအခ်က္ေတြ နဲ႔ သက္ဆိုင္ပါတယ္။
(i) Atmosphere
(ii) Conductor Size
(iii) Spacing between conductors
(iv) Line Voltage
(i) Atmosphere
အီလက္ထ႐ြန္ေတြ ဖယ္ရွားျခင္း (သို႔) ထပ္တိုးလာျခင္း ေၾကာင့္ ဓာတ္ႀကိဳးရဲ႕ ပတ္ဝန္းက်င္ေလထုထဲမွာ Ions ေတြထုတ္လႊတ္မႈေပၚလာၿပီး Corona ျဖစ္လာတယ္။ ပုံမွန္ရာသီဥတု
အေျခအေနထက္ မုန္တိုင္းကာလေတြမွာ Ions အေရအတြက္ ပိုမ်ားၿပီး ရာသီဥတု ေကာင္းစဥ္ကာလနဲ႔ယွဥ္ရင္ Corona ေၾကာင့္ ဗို႔အားက်ဆင္းမႈ မ်ားတယ္။
(ii) Conductor Size
ဓာတ္ႀကိဳးရဲ႕ ပုံသဏၭာန္ နဲ႔ အေျခအေနေပၚမူတည္ၿပီး CORONA သက္ေရာက္မႈေတြ ျဖစ္ေလ့ရွိပါတယ္။ ေခ်ာေမြ႕မႈမရွိ၊ ပုံမွန္မဟုတ္တဲ့ ဓာတ္ႀကိဳးရဲ႕မ်က္နွာျပင္ေတြက Breakdown voltage ကို ယုတ္ေလ်ာ့မသြားေစရင္ေတာင္မွ Corona ျဖစ္မႈကို တိုးျမင္လာေစပါတယ္။ ဒါေၾကာင့္ အလြန္းေတြပါတဲ့ Stranded Conductor ဓာတ္ႀကိဳးေတြမွာ ပုံမွန္မဟုတ္တဲ့ မ်က္နွာျပင္ရွိၿပီး Solid Conductor ေတြထက္ Corona ျဖစ္မႈ ပိုမိုျမင့္မားပါတယ္။
(iii) Spacing between Conductors
ဓာတ္ႀကိဳး(Conductor) ေတြရဲ႕ အၾကားက အကြာအေဝးဟာ ဓာတ္ႀကိဳးေတြရဲ႕ အခ်င္းနဲ႔ နိႈင္းယွဥ္ရင္ အလြန္ႀကီးမားေအာင္ ျပဳလုပ္ေပးထားတဲ့အခါ Corona
သက္ေရာက္မႈေတြ မရွိနိုင္ပါဘူး ။ ဓာတ္ႀကိဳးေတြရဲ႕ spacing က ဓာတ္ႀကိဳးမ်က္နွာျပင္ေပၚက Electrostatic ဖိအားေတြကို ေလ်ာ့က်ေစၿပီး Coronaျဖစ္မႈကို ေရွာင္ရွားေစပါတယ္။
(iv) Line Voltage
ဓာတ္အားလိုင္း ဗို႔အား ျမင့္မားမႈဟာ CORONAကို ျဖစ္ေစပါတယ္။ ဗို႔အားနိမ့္တယ္ ဆိုရင္ ဓာတ္ႀကိဳးရဲ႕
ပတ္ဝန္းက်င္ေလထု အေျခအေနဟာ ေျပာင္းလဲမႈ မရွိတဲ့အတြက္ Corona လည္း မျဖစ္ေပၚပါဘူး။ ဓာတ္ႀကိဳး မ်က္နွာျပင္ မွာ electrostatic ဖိအားေတြ တိုးလာၿပီး
လိုင္းဗို႔အား တန္ဘိုးျမင့္လာတဲ့အခါ ဓာတ္ႀကိဳးေဘးပတ္လည္က ေလထုအတြင္း လ်ွပ္ကူးမႈျဖစ္ၿပီး Corona လည္း ျဖစ္ေပၚလာပါမယ္။
Corona Effect
===============
ဓာတ္ႀကိဳးေတြရဲ႕ မူလအခ်င္းနဲ႔ ယွဥ္ရင္ ပိုမိုႀကီးမားတဲ့ အကြာအေဝး ျခားထားတဲ့ ဓာတ္ႀကိဳး ၂ေခ်ာင္းကို ျဖတ္ၿပီး AC Apply လုပ္တဲ့အခါ ဓာတ္ႀကိဳးပတ္ဝန္းက်င္ ေလထု အေျခအေနဟာ သိသာစြာ ေျပာင္းလဲမႈ မရွိေတာ့ပါဘူး။
တကယ္လို႔ အသုံးျပဳမယ့္ ဗို႔အားတိုးလာၿပီး
ဓာတ္ႀကိဳးကို ပ်က္စီးေစတဲ့ ဗို႔အားမွာ ခရမ္းေရာင္မွိန္မွိန္ေလး ထုတ္လႊင့္ေနတာကို ဓာတ္ႀကိဳးပတ္ဝန္းက်င္ မွာေတြ႕ရမွာျဖစ္ပါတယ္။အဲဒါကို ပဲ Corona လို႔ ေခၚေဝၚၾကပါတယ္။
ဒီလို ခရမ္းေရာင္ လႊင့္ထုတ္ေနတဲ့ျဖစ္စဥ္ တနည္းအားျဖင့္ တဖ်စ္ဖ်စ္ တရွီးရွီး အသံေတြနဲ႔အတူ အိုဇုန္းဓာတ္ေငြ႕ေတြ ထုတ္ေပးေနျခင္းကို ဓာတ္အားပို႔လႊတ္လိုင္းေတြရဲ႕ Corona
ျဖစ္ျခင္းလို႔ ေခၚဆိုပါတယ္။
Corona အေၾကာင္းသိခ်င္လို႔ ေလ့လာၾကည့္တဲ့အခါ
အဓိပၸာယ္ သတ္မွတ္ခ်က္ တခ်ိဳ႕ ေတြ႕ရၿပီး တခ်ိဳ႕က
"Corona is a discharge caused by electrical overstress." လို႔ ခပ္တိုတိုအနက္ ဖြင့္တယ္။
............
Electrical အဘိဓာန္ စာအုပ္တခုမွာ
Corona ကို အခုလို အနက္ဖြင့္တယ္။
Corona>>> A gas conduction process round a conductor caused by ionisation of the surrounding air . It gives, in darkness, the visual appearance of luminous sheath and appears when the potential gradient at the surface of the conductor exceeds a certain value. It results in a continuous rate of energy loss and may cause radio interference.
Corona Effect ကို ဘယ္လိုေလ်ာ့ခ်သလဲ?
==========================
Corona discharge ေၾကာင့္ျဖစ္ေပၚလာတဲ့ Ozone နဲ႔ NOx ထုတ္လႊတ္မႈေတြဟာ ဓာတ္အားလိုင္း ျဖတ္သန္းသြားတဲ့ ဧရိယာ မွာရွိေနတဲ့ လူ၊ သတၲဝါေတြရဲ႕ က်န္းမာေရးကို ဒုကၡေပးနိုင္ပါတယ္။Corona ကို ေလ့လာသုံးသပ္ၾကည့္ရင္ အေရးပါတဲ့ အခ်က္က Ozone ထုတ္လႊတ္ျခင္းပါပဲ။
Conductor ရဲ႕ ပတ္လည္မွာရွိေနတဲ့ ေလထုထဲက Corona ျဖစ္စဥ္ဟာ Ozone ထုတ္လႊတ္ျခင္းျဖစ္ၿပီး Negative Corona တခုဟာ အနီးပတ္လည္မွာ ရွိေနတဲ့ Positive Corona ထက္ အိုဇုန္းဓာတ္ေငြ႕ ပိုမိုထုတ္လႊတ္နိုင္တယ္လို႔ ဆိုပါတယ္။
Transmission Line ေတြဟာ သည့္အတြက္ Corona Discharge အနည္းဆုံး့ျဖစ္ဖို႔အတြက္ ဒီဇိုင္းျပဳလုပ္လာၾကရတာလည္း ျဖစ္ပါတယ္။
230kV အထိ Conductor ေတြရဲ႕ အ႐ြယ္အစားဟာ လ်ွပ္စီးသယ္ေဆာင္နိုင္မႈ ကို Short term မွာ ပဲ အေျခခံၿပီးေ႐ြးခ်ယ္ ၾကတယ္။ ဗို႔အားအလြန္ျမင့္မားလာတဲ့ EHVဓာတ္အား လိုင္းေတြမွာေတာ့ Corona ေၾကာင့္ျဖစ္တဲ့ Losses နဲ႔ radio interference ေတြေၾကာင့္ ပိုမိုႀကီးမားတဲ့ အ႐ြယ္အစား
ဓာတ္ႀကိဳး conductor ကို အသုံးျပဳေပးဖို႔ လိုအပ္လာပါတယ္။
ဒီျပႆနာကို ေျဖရွင္းဖို႔အတြက္ Bundle Conductor စနစ္ကို အသုံးျပဳနိုင္ၿပီး ဒါဟာ ျပႆနာကို ေျဖရွင္းေပးနိုင္တဲ့ နည္းလမ္းတခုလည္း ျဖစ္လာပါတယ္။
Corona Loss ဟာ ဓာတ္ႀကိဳးမ်က္နွာျပင္ အခုံးအႂကြေတြ ၊ေထာင့္ေတြမွာ ပိုမိုျမင့္မားပါတယ္။ ဘာေၾကာင့္လဲ ဆိုေတာ့ မတည္ၿငိမ္တဲ့ စက္ကြင္းေတြ ျဖစ္ေပၚမႈ မ်ားလို႔ပါပဲ။
တကယ္လို႔ Corona ျဖစ္ေပၚမႈကို သိသိသာသာ ေလ်ာ့ခ်လိုရင္ ဓာတ္ႀကိဳးရဲ႕ အခ်က္းဝက္ကို တိုးေပးရမွာျဖစ္ပါတယ္။ ဓာတ္ႀကိဳးမ်က္နွာျပင္ေပၚက အျပစ္အနာအဆာ ေတြဟာ Corona ကို ပိုမိုလာေစပါတယ္။ ဒီလို ျဖစ္ေပၚလာျခင္းေတြကို ေျဖရွင္းဖို႔အတြက္ Hollow Conductor ေတြနဲ႔ Bundle Conductor ေတြက အကူအညီေပးနိုင္ပါလိမ့္မယ္။
အထက္မွာေျပာခဲ့သလိုပဲ Hollow conductor ေတြသုံးၿပီး
ဓာတ္အားလိုင္းတည္ေဆာက္ဖို႔ဆိုတာကေတာ့ မလြယ္ကူပါဘူး။
(ဓာတ္အားခြဲရုံေတြမွာ အသုံးျပဳေလ့ရွိတဲ့ tube bus ဆိုတာ Hollow conductor ပါ။)ဒါေၾကာင့္ Bundle Conductor ကိုပဲ ေ႐ြးခ်ယ္ၾကေလ့ရွိပါတယ္။
ေလ့လာခ်က္တခုရဲ႕ အဆိုအရ 33kV နဲ႔ အထက္မွာ Corona Effect ဟာ သိသာစြာ သက္ေရာက္မႈ ရွိေနတာကို ေတြ႕ရတယ္လို႔ ဆိုပါတယ္။ ဒါေၾကာင့္ ဓာတ္အားခြဲရုံ (သို႔)
Bus -Bar ဗို႔အား 33kV နဲ႔ ပိုမိုျမင့္တဲ့ ဗို႔အားစနစ္ေတြမွာ Corona ျဖစ္ျခင္းကို ေရွာင္ရွားဖို႔ ေသခ်ာစြာ ဒီဇိုင္းျပဳလုပ္
သင့္ပါတယ္။
Phase တခုနဲ႔ တခုအၾကား ဒါမွမဟုတ္ Insulator မွာ Flash-Over ေတြျဖစ္ၿပီး equipment ေတြကို ပ်က္စီးေစပါမယ္။ ဒါဟာ Corona (သို႔) ေလထုထဲက ဓာတ္ျပဳမႈေတြ ေၾကာင့္ ျဖစ္ပါတယ္။
ဒီလိုျဖစ္တာေတြကို ေလ်ာ့ခ်နိုင္ဖို႔ ေအာက္ပါနည္းလမ္းေတြ ကို အသုံးျပဳၾကရပါတယ္။
(i)ဓာတ္ႀကိဳးအ႐ြယ္အစားပိုမိုႀကီးမားေစျခင္း
(BY INCREASING CONDUCTOR SIZE)
ဒီနည္းမွာ Corona ေတြ႕ရတဲ့ ဗို႔အားစနစ္၏
ဓာတ္ႀကိဳးအ႐ြယ္အစားကို ႀကီးလာေအာင္ ျပဳလုပ္ေပးျခင္းျဖင့္ Corona effect ကို ေလ်ာ့ခ်ဖို႔ စဥ္းစားနိုင္တယ္။
ဒါဟာ ဓာတ္အားပို႔လႊတ္လိုင္းေတြမွာ
Cross Sectional Area ႀကီးမားတဲ့ ACSR Conductor ေတြ အသုံးျပဳရျခင္း အေၾကာင္းတရားေတြထဲက
အေၾကာင္းရင္းတခုပဲျဖစ္ပါတယ္။
ဓာတ္ႀကိဳးအခ်င္းႀကီးလာေလေလ Corona Dischargeနည္းေလေလ ျဖစ္ပါတယ္။
(ii) ဓာတ္ႀကိဳးတေခ်ာင္းနဲ႔တေခ်ာင္း အကြာအေဝးမ်ား
တိုးျမႇင့္ေပးျခင္း
(BY INCREASING CONDUCTOR SPACING)
ဒီနည္းလမ္းမွာလည္း Corona ေတြ႕ရတဲ့ ဗို႔အားစနစ္၏ ဓာတ္ႀကိဳးမ်ား အကြာအေဝးကို တိုးျမႇင့္ေပးျခင္း ျဖင့္ Corona ျဖစ္မႈကို ဖယ္ရွားရွင္းလင္းနိုင္မွာ ျဖစ္ပါတယ္။
ဒီလို ဓာတ္ႀကိဳးေတြ တေခ်ာင္းနဲ႔ တေခ်ာင္း
အကြာအေဝးေတြ တိုးျမႇင့္ေပးဖို႔ရာ ပိုႀကီးတဲ့ တာဝါ Cross Arm ေတြ Structure ေတြ ထပ္မံလိုအပ္ျခင္းမရွိတဲ့အတြက္
ကုန္က်စရိတ္လည္း ပိုတိုးလာစရာ မရွိပါဘူး။
ဓာတ္ႀကိဳးေတြရဲ႕အကြာအေဝးတိုးလာေလေလ Corona
နည္းေလေလ ပါပဲ။
(iii) ဆင့္ပြားဓာတ္ႀကိဳးစနစ္ ကို အသုံးျပဳျခင္း
( USING BUNDLE CONDUCTOR )
Phase တခုခ်င္းစီ အတြက္ Single Conductor အစား bundle conductor ကို အသုံးျပဳျခင္းျဖင့္ ဓာတ္ႀကိဳးရဲ႕
သက္ေရာက္မႈ ခံရတဲ့ အခ်င္း (Diameter) တိုးလာမွာ ျဖစ္ၿပီး ဒီလို ျပဳလုပ္ေပးျခင္းေၾကာင့္ Corona Discharge ကို ေလ်ာ့ခ် ေပးနိုင္မွာ ျဖစ္တယ္။
(iv) ေကာ္ရိုနာ ကြင္း အသုံးျပဳျခင္း
(USING CORONA RING )
Corona ring ေတြကို Anti-Corona Ring လို႔လည္း ေခၚဆို ၾကတယ္။ စက္ဝိုင္း ကြင္းပတ္ ပုံစံ လ်ွပ္ကူးနိုင္တဲ့ ပစၥည္း တမ်ိဳးျဖစ္တယ္။ သတၲဳ ကို အမ်ားဆုံးအသုံးျပဳ ထုတ္လုပ္ေလ့ရွိၿပီး equipment ေတြ အဖ်ားမွာ တြဲဆက္တပ္ဆင္ေလ့ရွိတယ္။
လ်ွပ္စစ္စက္ကြင္း မတည္ၿငိမ္မႈေတြကို ျဖန္႔ပစ္ဖို႔ အဓိက ဇာတ္ေကာင္ က အဲဒီ Corona ring ေတြပါပဲ။ အျမင့္ဆုံး တက္ေနတဲ့ တန္ဘိုးေတြကို ေလ်ာ့ခ်ေပးၿပီး Corona Discharge ကို ကာကြယ္ေပးပါလိမ့္မယ္။
လ်ွပ္စစ္စက္ကြင္း ဟာ ဓာတ္ႀကိဳးရဲ႕ အခုံးအႂကြ မ်ားတဲ့ေနရာမ်ိဳးမွာ ပိုမိုႀကီးမားတယ္။ ဒါေၾကာင့္ Corona discharge ကို အစြန္းေတြ ၊ ေထာင့္ေတြနဲ႔ အခုံးရွိတဲ့ ေနရာတဝိုက္မွာ ေတြ႕ရွိရမွာ ျဖစ္ပါတယ္။
ဒီလို ျဖစ္တာကို ေလ်ာ့ပါးသက္သာေအာင္ Corona Ring ေတြကို ဗို႔အားျမင့္ Equipment ျဖစ္တဲ့ Transformer ေတြရဲ႕ Bushing ေတြမွာလည္း ေတြ႕ျမင္ရမွာ ျဖစ္ပါတယ္။ Transmission Line မွာတင္မက ပါဘူး။ Sub -Station ေတြရဲ႕ Switchyard ထဲမွာ လည္း Corona Ring တပ္ဆင္ထားမႈကို ေတြ႕နိုင္ပါတယ္။
Corona Discharge ေတြ႕ရတဲ့ အမွတ္ေတြ
လည္ပတ္ၿပီး Conductor ဆီကို Corona Ring က
လ်ွပ္စစ္သဘာဝအားျဖင့္ ဆက္သြယ္ေပးတယ္။
လုံးဝန္းၿပီး ေခ်ာေမြ႕တဲ့ ပုံစံေၾကာင့္ ပိုမိုက်ယ္ျပန္႔တဲ့ ဧရိယာကို ျဖတ္ၿပီး Corona ျဖစ္မႈကို ေဝငွ ျဖန္႔ျဖဴးေပးတယ္။
ဒါဟာ ဓာတ္ႀကိဳးမ်က္နွာျပင္ေပၚက လ်ွပ္စစ္ဖိအား မတည္ၿငိမ္မႈေတြကို ေလ်ာ့ခ်ေပးရာမွာ အေရးပါတဲ့ အခ်က္ျဖစ္ပါတယ္။
Corona Ring ေတြက ဓာတ္အားပို႔လႊတ္လိုင္းေတြမွာ Insulator String (ေႄကြသီးတြဲ) ရဲ႕ ေအာက္ေျခနဲ႔ ထိပ္ဖ်ားေတြမွာ တပ္ဆင္ၿပီး Corona discharge ျဖစ္မႈ ကို သျ္သာေလ်ာ့ပါးေအာင္ ထမ္းေဆာင္ေပးျခင္း ျဖစ္ပါတယ္။
CONDUCTORS
============
Overhead Line Conductor ေတြဟာ သတၲဳ structure (တာဝါ) ေတြကို ျဖတ္သြားတဲ့အခါ conductor မ်က္နွာျပင္က လ်ွပ္စစ္စက္ကြင္းေတြဟာ ေျမျပင္ကိုေရာက္ဖို႔ အလ်ားတိုတယ္။ ဒါေၾကာင့္ တာဝါဒီဇိုင္း ၊ ေႂကြသီးတြဲ နဲ႔ Conductor bundle ေတြကို ၾကည့္ၿပီး ထူးျခားဆန္းသစ္ၿပီး ကန္႔သတ္ခ်က္ရွိတဲ့ ျဒပ္စင္ ကို အသုံးျပဳၾကရတယ္။
Surface gradient ကိုေလ်ာ့ခ်ဖို႔ bundle conductor ေတြကို Twin ကေန Triple ၊ Quad Bundle နဲ႔ Multi Bundle အစရွိသျဖင့္ ေျပာင္းလဲသုံးစြဲၾကတယ္။
တခ်ိဳ႕နိုင္ငံေတြမွာ Voltage Level နဲ႔ Tower Configuration အရ Bundle spacing ေတြကို
300mm ကေန 550mm အထိ ေျပာင္းလဲသုံးစြဲၾကတယ္။
Overhead Line ေတြမွာ Conductor ရဲ႕ Surface gradient ကို တြက္ခ်က္ဖို႔အတြက္
(1) Stranding Shape
(2) Protrusions
(3) Proximity of tower
(4) Type of tower
(5) Bundle spacing and
(6) Bundle arrangement စတဲ့အခ်က္ေတြကို
ထည့္သြင္းစဥ္းစား ၾကရမွာျဖစ္ပါတယ္။
^ ေဆြးေနြးခ်က္တခုအရ အလြန္းပါတဲ့ဓာတ္ႀကိဳးေတြကို
round to trapezoidal (အလုံးကေန ေလးေထာင့္ျပားၾတာပီဇီယမ္) ကို ေျပာင္းလိုက္တဲ့ အခါ Corona Discharge ျဖစ္တဲ့ ဧရိယာ ၅၀ ရာခိုင္နႈန္းေျပာင္းလဲသြားပါတယ္ လို႔ ဆိုပါတယ္။
^ ဒုတိယအခ်က္အေနနဲ႔ Bundle ေတြစီစဥ္ထားသိုမႈျဖစ္ၿပီး
bundle ေတြကို twin ကေန triple ကိုေျပာင္းလိုက္တဲ့အခါ
Corona discharge ျဖစ္တဲ့ ဧရိယာ အနီးစပ္ဆုံး ၃၀ရာခိုင္နႈန္း ခန္႔ ေလ်ာ့က်သြားတယ္လို႔ ဆိုပါတယ္။
^Bundle spacing ကို 550mm ကေန 50mm အထိ ေလ်ာ့ခ်လိုက္တဲ့အခါ Corona Discharge ပိုကဲသိသာတဲ့ မ်က္နွာျပင္ဧရိယာပတ္ပတ္လည္မွာ ၂၀ရာခိုင္နႈန္းေလ်ာ့သြားတယ္ ဆိုပါတယ္။
^တာဝါနဲ႔ နီးကပ္မႈေၾကာင့္ Coronaျဖစ္တဲ့ဧရိယာ အတြက္ အျမင့္ဆုံး တိုးျမင့္မႈဟာ ၁၂ရာခိုင္နႈန္းခန္႔ရွိၿပီး တာဝါမွ ၁၀ မီတာေဝးတဲ့ေနရာမွာ ဒီအခ်က္ကို လစ္လ်ဳရႈထားနိုင္တယ္လို႔လည္း ဆိူပါတယ္။
^ lattice တာဝါနဲ႔ T pylon ေတြယွဥ္ရင္
T pylon ေတြက Corona discharge ျဖစ္တဲ့မ်က္နွာျပင္ဧရိယ ာ ၆ရာခိုင္နႈန္း တ္ိုးလာေစတယ္ ဆိုတဲ့အခ်က္ေတြ ေတြ႕ရွိရပါတယ္။
^ လုံးဝန္းတဲ့ ဓာတ္ႀကိဳးဟာ ေလးေထာင့္ၾတာပီဇီယမ္ႀကိဳး ထက္
Surface gradient ပိုမ်ားတယ္။
^ ေလးေထာင့္ဓာတ္ႀကိဳးရဲ႕ အျမင့္ဆုံး လ်ွပ္စစ္စက္ကြင္းဟာ အလြန္းေတြရဲ႕ ေထာင့္ အတြင္းမွာ ေဖာ္ျပေနၿပီး လုံးဝန္းတဲ့ ဓာတ္ႀကိဳး မွာ ဗဟိုက ႀကိဳးစက္ဝန္းအခုံးထိပ္မွာ ေဖာ္ျပတယ္။
^ ေလးေထာင့္ ဓာတ္ႀကိဳးရဲ႕ စက္ဝန္းေပၚမွာ တူညီတဲ့ Surface voltage gradient အလ်ားရွိတယ္။ Continuous ျဖစ္တယ္။
^လုံးဝန္း ဓာတ္ႀကိဳးမွာ အလြန္းေတြရဲ႕ မ်က္နွာျပင္တေလ်ာက္ surface gradient ေျပာင္းလဲေနၿပီး တူညီတဲ့ voltage gradient မရွိဘူး။ Continuous မျဖစ္ဘူး။
ဗို႔အားျမင့္ဓာတ္အားလိုင္းေတြအတြက္ လ်ွပ္စစ္ပိုင္းဆိုင္ရာကိစၥရပ္မ်ား ဒီဇိုင္းျပဳလုပ္ရာတြင္လည္းေကာင္း၊ ထိန္းသိမ္းေမာင္းနွင္ရာတြင္ လည္းေကာင္း
-Air Insulation
-Corona
-Insulator စတဲ့ အခ်က္ ၃ ခ်က္ ကို ထည့္သြင္းစဥ္းစားရမွာျဖစ္ေၾကာင္း ဆိုၾကပါတယ္။
Corona ေၾကာင့္ဘာေတြျဖစ္သလဲဆိုရင္
-Losses ေတြ ျဖစ္ပါမယ္
- လ်ွပ္စစ္သံလိုက္လိႈင္းေတြ ပါဝင္လာပါမယ္
(ေရဒီယိူလိႈင္း၊ ရုပ္ျမင္သံၾကားလိႈင္း အစရွိသျဖင့္ )
-ဆူညံသံ၊ ေနွာင့္ယွက္သံ ေတြ ျဖစ္လာပါမယ္
(ဆက္သြယ္ေရးစနစ္ကို ဖ်က္ဆီး)
-အိုဇုန္းဓာတ္ေငြ႕ နဲ႔ NOx တို႔ကို ထုတ္လႊတ္ပါမယ္။
Corona ျဖစ္ရာမွာလည္း
Positive Corona
Negative Corona နဲ႔
Gap Discharge ျဖစ္ျခင္း ဆိုၿပီး ရွိပါမယ္။
Gap Discharge Air ကို ပို႔လႊတ္လိုင္းနဲ႔ ျဖန္႔ျဖဴးလိုင္းေတြရဲ႕
သတၲဳ hardware ေတြအၾကား
ေႂကြသီးတြဲမ်က္နွာျပင္နဲ႔ သတၲဳထည္ေတြ အၾကား
ဖုန္မႈန္႔အညစ္အေၾကးနဲ႔ ပတ္ဝန္းက်င္ ညစ္ညမ္းမႈရွိတဲ့
ေႂကြသီး(Insulator) ရဲ႕ မ်က္နွာျပင္ေတြ မွာ ျဖစ္ေပၚပါမယ္။
Corona ေၾကာင့္ Partial Breakdown ျဖစ္ၿပီး
Gap Discharge ေၾကာင့္ Complete Breakdown
ျဖစ္ပါတယ္။
Credit: Ko Lay
===============================
ေရးသူ: ကိုေလး
ေကာင္းကင္မဟာဓာတ္အားလိုင္းေတြတည္ေဆာက္တဲ့အခါ 80km ထက္ နည္းတဲ့ ဓာတ္အားလိုင္းေတြကို Short Transmission Line လို႔ သတ္မွတ္ၿပီး 80km နဲ႔ 200km အတြင္းရွိတဲ့ ဓာတ္အားလိုင္းေတြကို Medium Transmision Line လို ႔ သတ္မွတ္ၾကပါတယ္။
200km အထက္ နဲ႔ System Voltage 100kV ဓာတ္အားလိုင္းေတြကိုေတာ့ Long Transmission Line လို႔ ေခၚေဝၚသတ္မွတ္ ၾကပါတယ္။
ဒီေနရာမွာ မိတ္ဆက္ေပးလိုတာက ဓာတ္အားလိုင္းေတြမွာ
လုပ္ရိုးလုပ္စဥ္ Single Conductor ေတြ အစား Bundle Conductor ေတြကိုဘာေၾကာင့္ အသုံးျပဳရသလဲ ဆိုတာကို လက္လွမ္းမွီ သေလာက္ေလး ျပန္မ်ွေဝေပးခ်င္တာပါ။
တစ္ေခ်ာင္း ၊ နွစ္ေခ်ာင္း၊သုံး ေလး ေခ်ာင္း နဲ႔ မ်ားစြ မ်ားစြာ
(Bundle Two Conductors,Three Conductors , Four Conductors & Multi Conductor)
================================
Bundle Conductor ဆိုတာ လုပ္ရိုးလုပ္စဥ္ နဲ႔မတူ ကြဲျပားတာက Transmission Line ရဲ႕ လ်ွပ္စစ္ပတ္လမ္း တခုမွာ Conductor (ဓာတ္ႀကိဳး) တစ္ေခ်ာင္းထက္ ပိုမို ပါဝင္ ပါတယ္။ Phase တခုခ်င္းစီရဲ႕ Conductor ေတြ အျဖစ္ ဆင့္ပြား ဓာတ္ႀကိဳး (Sub conductor) ေတြ ပါဝင္လာတာကို Bundle Conductor လို႔ ေခၚဆိုတာပါပဲ။
Twin Bundle (သို႔မဟုတ္) Two bundle စနစ္ရဲ႕ Phase တခုမွာ Sub Conductor ၂ ေခ်ာင္း ရွိပါမယ္။ တခ်ိဳ႕ကေတာ့ ဒါကို Duet Conductor လို႔လည္း ေခၚေဝၚ သုံးစြဲၾကပါတယ္။ပုံသဏၭာန္အားျဖင့္ ေထာင္လိုက္ ျဖစ္ေစ၊ ေရျပင္ညီ ျဖစ္ေစ စီစဉ္ ထားရွိနိုင္ပါတယ္။
အလားတူပဲ Three Bundle စနစ္မွာ Sub Conductor ၃ ေခ်ာင္း စီစဉ္ထားၿပီး ႀကိဂံ ပုံစံ အတည့္ (သို႔မဟုတ္) ေဇာက္ထိုး ထားနိုင္ပါတယ္။
Four Bundle ( or) quad _ Conductor စနစ္မွာ Sub - Conductor ၄ေခ်ာင္း ပါဝင္လာပါမယ္။
ပုံမွန္အားျဖင့္ေတာ့ စတုရန္း ပုံစံ စီစဉ္ ထားေလ့ရွိၾကပါတယ္။
အျခားေသာ ပုံသဏၭာန္ အစီအစဉ္ ျဖင့္ ေတြ႕ရွိနိုင္ေသာ္လည္း အထက္ေဖာ္ျပပါ စနစ္ေတြကေတာ့ အမ်ားဆုံး အသုံးျပဳေနၾကတာပဲျဖစ္ပါတယ္။
ျမန္မာနိုင္ငံမွာေတာ့ ရိုးရိုးတစ္ေခ်ာင္းတည္းေသာ ဓာတ္ႀကိဳး Single Conductor ပတ္လမ္းနဲ႔ Twin Bundle စနစ္ေတြ ကိုသာတြင္က်ယ္စြာ အသုံးျပဳတည္ေဆာက္ခဲ့ၿပီး မၾကာမီ ေတြ႕ျမင္ရဖြယ္ရွိတဲ့ Four Bunde (or) Quad Bundle Double Circuit ျဖင့္တည္ေဆာက္မယ့္
500kV Transmission Line တခု တည္ေဆာက္လ်ွက္ ရွိေနၿပီ ျဖစ္ပါတယ္။
(အမွတ္တရအေနနဲ႔ ေျပာျပရရင္ ျမန္မာျပည္ရဲ႕ ပထမဆုံးေသာ500kV ဓာတ္အားလိုင္းႀကီးကို လိုင္းသမား တစ္ေယာက္အေနနဲ႔ အမွန္တကယ္စိတ္ဝင္စားခဲ့ၿပီး တိုက္ဆိုင္စြာနဲ႔
500kVလိုင္း ပႏၷက္ခ်ၿပီးတာဝါSpotting ေတြမွာ ေယာင္နန နဲ႔ Soil test ေတြဘာေတြ ေလ့လာခဲ့ရပါေသးတယ္။ ေနာက္ထပ္တိုက္တိုက္ဆိုင္ဆိုင္အမွတ္တရတခုက 500kV လိုင္းနဲ႔ပတ္သက္တဲ့ Data ေတြ၊ Contract ေတြ ဖတ္ခြင့္ရၿပီး ကိုယ့္လို လိုင္းအေၾကာင္းနဲ႔ပတ္သက္သူေတြ၊ စိတ္ဝင္စားသူေတြအတြက္ရည္႐ြယ္ၿပီး စာတိုေပစ ေလးေရးဖို႔ ( 11.9.2016) ရက္စြဲမွာ introduction ေလးဘာေလး ေရးထားၿပီးပါၿပီ။ အဆုံးသတ္မေရးနိုင္ေသးခင္မွာပဲ အေၾကာင္းအမ်ိဳးမ်ိဳးနဲ႔ ခ်ိန္ဆမႈေတြေၾကာင့္ဆက္မေရးေသးပဲ ရပ္ထားခဲ့လိုက္ပါတယ္။ဒါကိုေျပာျပတာက 500kV လိုင္းနဲ႔ပတ္သက္ၿပီး တဦးစ နွစ္ဦးစ ရဲ႕ Status တခ်ိဳ႕ျမင္လို႔ ပါ။ဤကား -စကားခ်ပ္)
BUNDLE CONDUCTOR အသုံးျပဳျခင္း၏အားသာခ်က္မ်ား
=========================
Transmission Line တခု အတြက္ ဝန္အားသုံးစြဲမယ့္ အရပ္ကို အလြန္ျမင့္မားတဲ့ ဗို႔အားပို႔လႊတ္ရာမွာ ရွည္လ်ားတဲ့ အကြာအေဝးအတြက္ စြမ္းအား ပိုမိုလိုအပ္ပါတယ္။
ဗို႔အားေပ်ာက္ဆုံးမႈေလ်ာ့ခ်ဖို႔ နဲ႔ စြမ္းရည္တိုးတက္ဖို႔ အတြက္ EHV (Extra High Voltage) ဓာတ္အားလိုင္းေတြ တည္ေဆာက္ရျခင္းပဲ ျဖစ္ပါတယ္။
Transmission Line တခုမွာ ပို႔လႊတ္တဲ့ ဗို႔အား 300kV ကိုေက်ာ္လြန္ခဲ့ရင္ ဓာတ္အားေပ်ာက္ဆုံးမႈနဲ႔ Corona Effect ကဲ့သို႔ ဆက္သြယ္ေရးစနစ္ေတြကို အေနွာင့္အယွက္ ျဖစ္ေစျခင္း ေတြရွိလာပါတယ္။ တကယ္လို႔ လုံဝန္းတဲ့ ဓာတ္ႀကိဳးကိုပဲ phase တခုမွာ တေခ်ာင္းနႈန္း ပဲ သုံးမယ္ဆိုရင္ Corona Effect ကို ေလ်ာ့ခ်ဖို႔ Hollow Round Conductor ကို အသုံးျပဳသင့္မွာ ျဖစ္ပါတယ္။ အျခားရႈေထာင့္အေနနဲ႔ ေျပာရရင္ေတာ့ စီးပြားေရးအရ တြက္ေျခကိုက္မႈ မရွိတဲ့အတြက္ hollow round conductor ကို မသုံးေတာ့ပဲ phase တခုမွာ Sub- Conductor ဆင့္ပြားႀကိဳးေတြ နဲ႔ Bundle Conductor စနစ္ကို အသုံးျပဳျခင္းပဲ ျဖစ္ပါတယ္။
Bundle Conductor စနစ္ကို သုံးျခင္းအားျဖင့္ Corona Loss နဲ႔ radio noise ေတြကို ေလ်ာ့ခ်ေပးပါ
လိမ့္မယ္။
ထို႔အျပင္ ပို႔လႊတ္ဓာတ္အားလိုင္းအနီး ဝန္းက်င္ က Phase တခုခ်င္းစီမွာရွိေနတဲ့ Condhctor ေတြရဲ႕ ဗို႔အားအနိမ့္အျမင့္ျဖစ္ေ့ပၚမႈ/ ဗို႔အားမတည္ၿငိမ္ျဖစ္မႈ ကိုလည္း ေလ်ာ့က်ေစတယ္လို႔ ဆိုပါတယ္။
Corona Effect ကို ေလ့လာၾကည့္တဲ့အခါ အခုလို ေတြ႕ရွိရမွာ ျဖစ္ပါတယ္။ Phase တခု နဲ႔ တခုၾကားက ၾကားခံေလထု ထဲမွာ ဗို႔အားျမင့္တက္လာၿပီး ဓာတ္ျပဳျခင္းစတင္ ျဖစ္လာတယ္။ အဲဒီေနာက္မွာ လ်ွပ္ကူးနိုင္တဲ့ၾကားခံ အျဖစ္ ျပဳမူ ေဆာင္႐ြက္ျခင္း့ျဖစ္ပါတယ္။ ဒီလို ျဖစ္ေပၚျခင္းေတြကို Bundle Cinductor ေတြ က ပ်က္ျပယ္ေအာင္စြမ္းေဆာ္ေပးတယ္။
Corona ့ျဖစ္တဲ့ အႀကိမ္အေရအတြက္ ေတြေၾကာင့္ ဓာတ္အားလိုင္းရဲ႕ efficiency ဟာ က်ဆင္းလာေစပါတယ္။
Bundle Condctor Line ေတြမွာ Single Line ေတြနဲ႔ နွိုင္ယွဥ္ရင္ Capacitance ပိုမိုျမင့္မားပါတယ္။ဒါေၾကာင့္ Bundle Conductor ေတြဟာ လ်ွပ္စီးသိုေလွာင္နိုင္မႈ ပိုမို
ျမင့္မားၿပီး Power Factor တိုးတက္လာမႈကို အေထာက္အကူျပဳေစပါတယ္။
မူလ Single Conductor လိုင္းေတြမွာ Bundle Conductor စနစ္ သုံးလိုက္ျခင္းျဖင့္ Capacitance ပိုမို
ျမင့္မားၿပီး Inductance နိမ့္ေစပါတယ္။ ႀကီးမားတဲ့
Surge Impedance Loading (SIL) ေတြက ႀကီးမားတဲ့
စြမ္းအင္ေတြကို လႊဲေျပာင္းေပးနိုင္တဲ့ အက်ိဳးေက်းဇူး ရရွိမွာ ျဖစ္ပါတယ္။
Single Conductor လိုင္းေတြနဲ႔ နွိုင္းယွဥ္ရင္ Phase တခုခ်င္းမွာရွိတဲ့ GMR Inductance (သို႔) အသီးသီးမွာရွိတဲ့ GMD တိုးပြားလာမွာ လည္း ျဖစ္ပါတယ္။ ဒီရလာဒ္ေၾကာင့္ မူလ Single Line ေတြထက္ Reactance ကို ေလ်ာ့နည္းေစၿပီး Reactance ေၾကာင့္ျဖစ္တဲ့ Loss ကို ေလ်ာ့က်ေစပါမယ္။
CORONA LOSSES
===========================
Corona Losses ျဖစ္ေပၚရျခင္းဟာ ေအာက္ပါအခ်က္ေတြ နဲ႔ သက္ဆိုင္ပါတယ္။
(i) Atmosphere
(ii) Conductor Size
(iii) Spacing between conductors
(iv) Line Voltage
(i) Atmosphere
အီလက္ထ႐ြန္ေတြ ဖယ္ရွားျခင္း (သို႔) ထပ္တိုးလာျခင္း ေၾကာင့္ ဓာတ္ႀကိဳးရဲ႕ ပတ္ဝန္းက်င္ေလထုထဲမွာ Ions ေတြထုတ္လႊတ္မႈေပၚလာၿပီး Corona ျဖစ္လာတယ္။ ပုံမွန္ရာသီဥတု
အေျခအေနထက္ မုန္တိုင္းကာလေတြမွာ Ions အေရအတြက္ ပိုမ်ားၿပီး ရာသီဥတု ေကာင္းစဥ္ကာလနဲ႔ယွဥ္ရင္ Corona ေၾကာင့္ ဗို႔အားက်ဆင္းမႈ မ်ားတယ္။
(ii) Conductor Size
ဓာတ္ႀကိဳးရဲ႕ ပုံသဏၭာန္ နဲ႔ အေျခအေနေပၚမူတည္ၿပီး CORONA သက္ေရာက္မႈေတြ ျဖစ္ေလ့ရွိပါတယ္။ ေခ်ာေမြ႕မႈမရွိ၊ ပုံမွန္မဟုတ္တဲ့ ဓာတ္ႀကိဳးရဲ႕မ်က္နွာျပင္ေတြက Breakdown voltage ကို ယုတ္ေလ်ာ့မသြားေစရင္ေတာင္မွ Corona ျဖစ္မႈကို တိုးျမင္လာေစပါတယ္။ ဒါေၾကာင့္ အလြန္းေတြပါတဲ့ Stranded Conductor ဓာတ္ႀကိဳးေတြမွာ ပုံမွန္မဟုတ္တဲ့ မ်က္နွာျပင္ရွိၿပီး Solid Conductor ေတြထက္ Corona ျဖစ္မႈ ပိုမိုျမင့္မားပါတယ္။
(iii) Spacing between Conductors
ဓာတ္ႀကိဳး(Conductor) ေတြရဲ႕ အၾကားက အကြာအေဝးဟာ ဓာတ္ႀကိဳးေတြရဲ႕ အခ်င္းနဲ႔ နိႈင္းယွဥ္ရင္ အလြန္ႀကီးမားေအာင္ ျပဳလုပ္ေပးထားတဲ့အခါ Corona
သက္ေရာက္မႈေတြ မရွိနိုင္ပါဘူး ။ ဓာတ္ႀကိဳးေတြရဲ႕ spacing က ဓာတ္ႀကိဳးမ်က္နွာျပင္ေပၚက Electrostatic ဖိအားေတြကို ေလ်ာ့က်ေစၿပီး Coronaျဖစ္မႈကို ေရွာင္ရွားေစပါတယ္။
(iv) Line Voltage
ဓာတ္အားလိုင္း ဗို႔အား ျမင့္မားမႈဟာ CORONAကို ျဖစ္ေစပါတယ္။ ဗို႔အားနိမ့္တယ္ ဆိုရင္ ဓာတ္ႀကိဳးရဲ႕
ပတ္ဝန္းက်င္ေလထု အေျခအေနဟာ ေျပာင္းလဲမႈ မရွိတဲ့အတြက္ Corona လည္း မျဖစ္ေပၚပါဘူး။ ဓာတ္ႀကိဳး မ်က္နွာျပင္ မွာ electrostatic ဖိအားေတြ တိုးလာၿပီး
လိုင္းဗို႔အား တန္ဘိုးျမင့္လာတဲ့အခါ ဓာတ္ႀကိဳးေဘးပတ္လည္က ေလထုအတြင္း လ်ွပ္ကူးမႈျဖစ္ၿပီး Corona လည္း ျဖစ္ေပၚလာပါမယ္။
Corona Effect
===============
ဓာတ္ႀကိဳးေတြရဲ႕ မူလအခ်င္းနဲ႔ ယွဥ္ရင္ ပိုမိုႀကီးမားတဲ့ အကြာအေဝး ျခားထားတဲ့ ဓာတ္ႀကိဳး ၂ေခ်ာင္းကို ျဖတ္ၿပီး AC Apply လုပ္တဲ့အခါ ဓာတ္ႀကိဳးပတ္ဝန္းက်င္ ေလထု အေျခအေနဟာ သိသာစြာ ေျပာင္းလဲမႈ မရွိေတာ့ပါဘူး။
တကယ္လို႔ အသုံးျပဳမယ့္ ဗို႔အားတိုးလာၿပီး
ဓာတ္ႀကိဳးကို ပ်က္စီးေစတဲ့ ဗို႔အားမွာ ခရမ္းေရာင္မွိန္မွိန္ေလး ထုတ္လႊင့္ေနတာကို ဓာတ္ႀကိဳးပတ္ဝန္းက်င္ မွာေတြ႕ရမွာျဖစ္ပါတယ္။အဲဒါကို ပဲ Corona လို႔ ေခၚေဝၚၾကပါတယ္။
ဒီလို ခရမ္းေရာင္ လႊင့္ထုတ္ေနတဲ့ျဖစ္စဥ္ တနည္းအားျဖင့္ တဖ်စ္ဖ်စ္ တရွီးရွီး အသံေတြနဲ႔အတူ အိုဇုန္းဓာတ္ေငြ႕ေတြ ထုတ္ေပးေနျခင္းကို ဓာတ္အားပို႔လႊတ္လိုင္းေတြရဲ႕ Corona
ျဖစ္ျခင္းလို႔ ေခၚဆိုပါတယ္။
Corona အေၾကာင္းသိခ်င္လို႔ ေလ့လာၾကည့္တဲ့အခါ
အဓိပၸာယ္ သတ္မွတ္ခ်က္ တခ်ိဳ႕ ေတြ႕ရၿပီး တခ်ိဳ႕က
"Corona is a discharge caused by electrical overstress." လို႔ ခပ္တိုတိုအနက္ ဖြင့္တယ္။
............
Electrical အဘိဓာန္ စာအုပ္တခုမွာ
Corona ကို အခုလို အနက္ဖြင့္တယ္။
Corona>>> A gas conduction process round a conductor caused by ionisation of the surrounding air . It gives, in darkness, the visual appearance of luminous sheath and appears when the potential gradient at the surface of the conductor exceeds a certain value. It results in a continuous rate of energy loss and may cause radio interference.
Corona Effect ကို ဘယ္လိုေလ်ာ့ခ်သလဲ?
==========================
Corona discharge ေၾကာင့္ျဖစ္ေပၚလာတဲ့ Ozone နဲ႔ NOx ထုတ္လႊတ္မႈေတြဟာ ဓာတ္အားလိုင္း ျဖတ္သန္းသြားတဲ့ ဧရိယာ မွာရွိေနတဲ့ လူ၊ သတၲဝါေတြရဲ႕ က်န္းမာေရးကို ဒုကၡေပးနိုင္ပါတယ္။Corona ကို ေလ့လာသုံးသပ္ၾကည့္ရင္ အေရးပါတဲ့ အခ်က္က Ozone ထုတ္လႊတ္ျခင္းပါပဲ။
Conductor ရဲ႕ ပတ္လည္မွာရွိေနတဲ့ ေလထုထဲက Corona ျဖစ္စဥ္ဟာ Ozone ထုတ္လႊတ္ျခင္းျဖစ္ၿပီး Negative Corona တခုဟာ အနီးပတ္လည္မွာ ရွိေနတဲ့ Positive Corona ထက္ အိုဇုန္းဓာတ္ေငြ႕ ပိုမိုထုတ္လႊတ္နိုင္တယ္လို႔ ဆိုပါတယ္။
Transmission Line ေတြဟာ သည့္အတြက္ Corona Discharge အနည္းဆုံး့ျဖစ္ဖို႔အတြက္ ဒီဇိုင္းျပဳလုပ္လာၾကရတာလည္း ျဖစ္ပါတယ္။
230kV အထိ Conductor ေတြရဲ႕ အ႐ြယ္အစားဟာ လ်ွပ္စီးသယ္ေဆာင္နိုင္မႈ ကို Short term မွာ ပဲ အေျခခံၿပီးေ႐ြးခ်ယ္ ၾကတယ္။ ဗို႔အားအလြန္ျမင့္မားလာတဲ့ EHVဓာတ္အား လိုင္းေတြမွာေတာ့ Corona ေၾကာင့္ျဖစ္တဲ့ Losses နဲ႔ radio interference ေတြေၾကာင့္ ပိုမိုႀကီးမားတဲ့ အ႐ြယ္အစား
ဓာတ္ႀကိဳး conductor ကို အသုံးျပဳေပးဖို႔ လိုအပ္လာပါတယ္။
ဒီျပႆနာကို ေျဖရွင္းဖို႔အတြက္ Bundle Conductor စနစ္ကို အသုံးျပဳနိုင္ၿပီး ဒါဟာ ျပႆနာကို ေျဖရွင္းေပးနိုင္တဲ့ နည္းလမ္းတခုလည္း ျဖစ္လာပါတယ္။
Corona Loss ဟာ ဓာတ္ႀကိဳးမ်က္နွာျပင္ အခုံးအႂကြေတြ ၊ေထာင့္ေတြမွာ ပိုမိုျမင့္မားပါတယ္။ ဘာေၾကာင့္လဲ ဆိုေတာ့ မတည္ၿငိမ္တဲ့ စက္ကြင္းေတြ ျဖစ္ေပၚမႈ မ်ားလို႔ပါပဲ။
တကယ္လို႔ Corona ျဖစ္ေပၚမႈကို သိသိသာသာ ေလ်ာ့ခ်လိုရင္ ဓာတ္ႀကိဳးရဲ႕ အခ်က္းဝက္ကို တိုးေပးရမွာျဖစ္ပါတယ္။ ဓာတ္ႀကိဳးမ်က္နွာျပင္ေပၚက အျပစ္အနာအဆာ ေတြဟာ Corona ကို ပိုမိုလာေစပါတယ္။ ဒီလို ျဖစ္ေပၚလာျခင္းေတြကို ေျဖရွင္းဖို႔အတြက္ Hollow Conductor ေတြနဲ႔ Bundle Conductor ေတြက အကူအညီေပးနိုင္ပါလိမ့္မယ္။
အထက္မွာေျပာခဲ့သလိုပဲ Hollow conductor ေတြသုံးၿပီး
ဓာတ္အားလိုင္းတည္ေဆာက္ဖို႔ဆိုတာကေတာ့ မလြယ္ကူပါဘူး။
(ဓာတ္အားခြဲရုံေတြမွာ အသုံးျပဳေလ့ရွိတဲ့ tube bus ဆိုတာ Hollow conductor ပါ။)ဒါေၾကာင့္ Bundle Conductor ကိုပဲ ေ႐ြးခ်ယ္ၾကေလ့ရွိပါတယ္။
ေလ့လာခ်က္တခုရဲ႕ အဆိုအရ 33kV နဲ႔ အထက္မွာ Corona Effect ဟာ သိသာစြာ သက္ေရာက္မႈ ရွိေနတာကို ေတြ႕ရတယ္လို႔ ဆိုပါတယ္။ ဒါေၾကာင့္ ဓာတ္အားခြဲရုံ (သို႔)
Bus -Bar ဗို႔အား 33kV နဲ႔ ပိုမိုျမင့္တဲ့ ဗို႔အားစနစ္ေတြမွာ Corona ျဖစ္ျခင္းကို ေရွာင္ရွားဖို႔ ေသခ်ာစြာ ဒီဇိုင္းျပဳလုပ္
သင့္ပါတယ္။
Phase တခုနဲ႔ တခုအၾကား ဒါမွမဟုတ္ Insulator မွာ Flash-Over ေတြျဖစ္ၿပီး equipment ေတြကို ပ်က္စီးေစပါမယ္။ ဒါဟာ Corona (သို႔) ေလထုထဲက ဓာတ္ျပဳမႈေတြ ေၾကာင့္ ျဖစ္ပါတယ္။
ဒီလိုျဖစ္တာေတြကို ေလ်ာ့ခ်နိုင္ဖို႔ ေအာက္ပါနည္းလမ္းေတြ ကို အသုံးျပဳၾကရပါတယ္။
(i)ဓာတ္ႀကိဳးအ႐ြယ္အစားပိုမိုႀကီးမားေစျခင္း
(BY INCREASING CONDUCTOR SIZE)
ဒီနည္းမွာ Corona ေတြ႕ရတဲ့ ဗို႔အားစနစ္၏
ဓာတ္ႀကိဳးအ႐ြယ္အစားကို ႀကီးလာေအာင္ ျပဳလုပ္ေပးျခင္းျဖင့္ Corona effect ကို ေလ်ာ့ခ်ဖို႔ စဥ္းစားနိုင္တယ္။
ဒါဟာ ဓာတ္အားပို႔လႊတ္လိုင္းေတြမွာ
Cross Sectional Area ႀကီးမားတဲ့ ACSR Conductor ေတြ အသုံးျပဳရျခင္း အေၾကာင္းတရားေတြထဲက
အေၾကာင္းရင္းတခုပဲျဖစ္ပါတယ္။
ဓာတ္ႀကိဳးအခ်င္းႀကီးလာေလေလ Corona Dischargeနည္းေလေလ ျဖစ္ပါတယ္။
(ii) ဓာတ္ႀကိဳးတေခ်ာင္းနဲ႔တေခ်ာင္း အကြာအေဝးမ်ား
တိုးျမႇင့္ေပးျခင္း
(BY INCREASING CONDUCTOR SPACING)
ဒီနည္းလမ္းမွာလည္း Corona ေတြ႕ရတဲ့ ဗို႔အားစနစ္၏ ဓာတ္ႀကိဳးမ်ား အကြာအေဝးကို တိုးျမႇင့္ေပးျခင္း ျဖင့္ Corona ျဖစ္မႈကို ဖယ္ရွားရွင္းလင္းနိုင္မွာ ျဖစ္ပါတယ္။
ဒီလို ဓာတ္ႀကိဳးေတြ တေခ်ာင္းနဲ႔ တေခ်ာင္း
အကြာအေဝးေတြ တိုးျမႇင့္ေပးဖို႔ရာ ပိုႀကီးတဲ့ တာဝါ Cross Arm ေတြ Structure ေတြ ထပ္မံလိုအပ္ျခင္းမရွိတဲ့အတြက္
ကုန္က်စရိတ္လည္း ပိုတိုးလာစရာ မရွိပါဘူး။
ဓာတ္ႀကိဳးေတြရဲ႕အကြာအေဝးတိုးလာေလေလ Corona
နည္းေလေလ ပါပဲ။
(iii) ဆင့္ပြားဓာတ္ႀကိဳးစနစ္ ကို အသုံးျပဳျခင္း
( USING BUNDLE CONDUCTOR )
Phase တခုခ်င္းစီ အတြက္ Single Conductor အစား bundle conductor ကို အသုံးျပဳျခင္းျဖင့္ ဓာတ္ႀကိဳးရဲ႕
သက္ေရာက္မႈ ခံရတဲ့ အခ်င္း (Diameter) တိုးလာမွာ ျဖစ္ၿပီး ဒီလို ျပဳလုပ္ေပးျခင္းေၾကာင့္ Corona Discharge ကို ေလ်ာ့ခ် ေပးနိုင္မွာ ျဖစ္တယ္။
(iv) ေကာ္ရိုနာ ကြင္း အသုံးျပဳျခင္း
(USING CORONA RING )
Corona ring ေတြကို Anti-Corona Ring လို႔လည္း ေခၚဆို ၾကတယ္။ စက္ဝိုင္း ကြင္းပတ္ ပုံစံ လ်ွပ္ကူးနိုင္တဲ့ ပစၥည္း တမ်ိဳးျဖစ္တယ္။ သတၲဳ ကို အမ်ားဆုံးအသုံးျပဳ ထုတ္လုပ္ေလ့ရွိၿပီး equipment ေတြ အဖ်ားမွာ တြဲဆက္တပ္ဆင္ေလ့ရွိတယ္။
လ်ွပ္စစ္စက္ကြင္း မတည္ၿငိမ္မႈေတြကို ျဖန္႔ပစ္ဖို႔ အဓိက ဇာတ္ေကာင္ က အဲဒီ Corona ring ေတြပါပဲ။ အျမင့္ဆုံး တက္ေနတဲ့ တန္ဘိုးေတြကို ေလ်ာ့ခ်ေပးၿပီး Corona Discharge ကို ကာကြယ္ေပးပါလိမ့္မယ္။
လ်ွပ္စစ္စက္ကြင္း ဟာ ဓာတ္ႀကိဳးရဲ႕ အခုံးအႂကြ မ်ားတဲ့ေနရာမ်ိဳးမွာ ပိုမိုႀကီးမားတယ္။ ဒါေၾကာင့္ Corona discharge ကို အစြန္းေတြ ၊ ေထာင့္ေတြနဲ႔ အခုံးရွိတဲ့ ေနရာတဝိုက္မွာ ေတြ႕ရွိရမွာ ျဖစ္ပါတယ္။
ဒီလို ျဖစ္တာကို ေလ်ာ့ပါးသက္သာေအာင္ Corona Ring ေတြကို ဗို႔အားျမင့္ Equipment ျဖစ္တဲ့ Transformer ေတြရဲ႕ Bushing ေတြမွာလည္း ေတြ႕ျမင္ရမွာ ျဖစ္ပါတယ္။ Transmission Line မွာတင္မက ပါဘူး။ Sub -Station ေတြရဲ႕ Switchyard ထဲမွာ လည္း Corona Ring တပ္ဆင္ထားမႈကို ေတြ႕နိုင္ပါတယ္။
Corona Discharge ေတြ႕ရတဲ့ အမွတ္ေတြ
လည္ပတ္ၿပီး Conductor ဆီကို Corona Ring က
လ်ွပ္စစ္သဘာဝအားျဖင့္ ဆက္သြယ္ေပးတယ္။
လုံးဝန္းၿပီး ေခ်ာေမြ႕တဲ့ ပုံစံေၾကာင့္ ပိုမိုက်ယ္ျပန္႔တဲ့ ဧရိယာကို ျဖတ္ၿပီး Corona ျဖစ္မႈကို ေဝငွ ျဖန္႔ျဖဴးေပးတယ္။
ဒါဟာ ဓာတ္ႀကိဳးမ်က္နွာျပင္ေပၚက လ်ွပ္စစ္ဖိအား မတည္ၿငိမ္မႈေတြကို ေလ်ာ့ခ်ေပးရာမွာ အေရးပါတဲ့ အခ်က္ျဖစ္ပါတယ္။
Corona Ring ေတြက ဓာတ္အားပို႔လႊတ္လိုင္းေတြမွာ Insulator String (ေႄကြသီးတြဲ) ရဲ႕ ေအာက္ေျခနဲ႔ ထိပ္ဖ်ားေတြမွာ တပ္ဆင္ၿပီး Corona discharge ျဖစ္မႈ ကို သျ္သာေလ်ာ့ပါးေအာင္ ထမ္းေဆာင္ေပးျခင္း ျဖစ္ပါတယ္။
CONDUCTORS
============
Overhead Line Conductor ေတြဟာ သတၲဳ structure (တာဝါ) ေတြကို ျဖတ္သြားတဲ့အခါ conductor မ်က္နွာျပင္က လ်ွပ္စစ္စက္ကြင္းေတြဟာ ေျမျပင္ကိုေရာက္ဖို႔ အလ်ားတိုတယ္။ ဒါေၾကာင့္ တာဝါဒီဇိုင္း ၊ ေႂကြသီးတြဲ နဲ႔ Conductor bundle ေတြကို ၾကည့္ၿပီး ထူးျခားဆန္းသစ္ၿပီး ကန္႔သတ္ခ်က္ရွိတဲ့ ျဒပ္စင္ ကို အသုံးျပဳၾကရတယ္။
Surface gradient ကိုေလ်ာ့ခ်ဖို႔ bundle conductor ေတြကို Twin ကေန Triple ၊ Quad Bundle နဲ႔ Multi Bundle အစရွိသျဖင့္ ေျပာင္းလဲသုံးစြဲၾကတယ္။
တခ်ိဳ႕နိုင္ငံေတြမွာ Voltage Level နဲ႔ Tower Configuration အရ Bundle spacing ေတြကို
300mm ကေန 550mm အထိ ေျပာင္းလဲသုံးစြဲၾကတယ္။
Overhead Line ေတြမွာ Conductor ရဲ႕ Surface gradient ကို တြက္ခ်က္ဖို႔အတြက္
(1) Stranding Shape
(2) Protrusions
(3) Proximity of tower
(4) Type of tower
(5) Bundle spacing and
(6) Bundle arrangement စတဲ့အခ်က္ေတြကို
ထည့္သြင္းစဥ္းစား ၾကရမွာျဖစ္ပါတယ္။
^ ေဆြးေနြးခ်က္တခုအရ အလြန္းပါတဲ့ဓာတ္ႀကိဳးေတြကို
round to trapezoidal (အလုံးကေန ေလးေထာင့္ျပားၾတာပီဇီယမ္) ကို ေျပာင္းလိုက္တဲ့ အခါ Corona Discharge ျဖစ္တဲ့ ဧရိယာ ၅၀ ရာခိုင္နႈန္းေျပာင္းလဲသြားပါတယ္ လို႔ ဆိုပါတယ္။
^ ဒုတိယအခ်က္အေနနဲ႔ Bundle ေတြစီစဥ္ထားသိုမႈျဖစ္ၿပီး
bundle ေတြကို twin ကေန triple ကိုေျပာင္းလိုက္တဲ့အခါ
Corona discharge ျဖစ္တဲ့ ဧရိယာ အနီးစပ္ဆုံး ၃၀ရာခိုင္နႈန္း ခန္႔ ေလ်ာ့က်သြားတယ္လို႔ ဆိုပါတယ္။
^Bundle spacing ကို 550mm ကေန 50mm အထိ ေလ်ာ့ခ်လိုက္တဲ့အခါ Corona Discharge ပိုကဲသိသာတဲ့ မ်က္နွာျပင္ဧရိယာပတ္ပတ္လည္မွာ ၂၀ရာခိုင္နႈန္းေလ်ာ့သြားတယ္ ဆိုပါတယ္။
^တာဝါနဲ႔ နီးကပ္မႈေၾကာင့္ Coronaျဖစ္တဲ့ဧရိယာ အတြက္ အျမင့္ဆုံး တိုးျမင့္မႈဟာ ၁၂ရာခိုင္နႈန္းခန္႔ရွိၿပီး တာဝါမွ ၁၀ မီတာေဝးတဲ့ေနရာမွာ ဒီအခ်က္ကို လစ္လ်ဳရႈထားနိုင္တယ္လို႔လည္း ဆိူပါတယ္။
^ lattice တာဝါနဲ႔ T pylon ေတြယွဥ္ရင္
T pylon ေတြက Corona discharge ျဖစ္တဲ့မ်က္နွာျပင္ဧရိယ ာ ၆ရာခိုင္နႈန္း တ္ိုးလာေစတယ္ ဆိုတဲ့အခ်က္ေတြ ေတြ႕ရွိရပါတယ္။
^ လုံးဝန္းတဲ့ ဓာတ္ႀကိဳးဟာ ေလးေထာင့္ၾတာပီဇီယမ္ႀကိဳး ထက္
Surface gradient ပိုမ်ားတယ္။
^ ေလးေထာင့္ဓာတ္ႀကိဳးရဲ႕ အျမင့္ဆုံး လ်ွပ္စစ္စက္ကြင္းဟာ အလြန္းေတြရဲ႕ ေထာင့္ အတြင္းမွာ ေဖာ္ျပေနၿပီး လုံးဝန္းတဲ့ ဓာတ္ႀကိဳး မွာ ဗဟိုက ႀကိဳးစက္ဝန္းအခုံးထိပ္မွာ ေဖာ္ျပတယ္။
^ ေလးေထာင့္ ဓာတ္ႀကိဳးရဲ႕ စက္ဝန္းေပၚမွာ တူညီတဲ့ Surface voltage gradient အလ်ားရွိတယ္။ Continuous ျဖစ္တယ္။
^လုံးဝန္း ဓာတ္ႀကိဳးမွာ အလြန္းေတြရဲ႕ မ်က္နွာျပင္တေလ်ာက္ surface gradient ေျပာင္းလဲေနၿပီး တူညီတဲ့ voltage gradient မရွိဘူး။ Continuous မျဖစ္ဘူး။
ဗို႔အားျမင့္ဓာတ္အားလိုင္းေတြအတြက္ လ်ွပ္စစ္ပိုင္းဆိုင္ရာကိစၥရပ္မ်ား ဒီဇိုင္းျပဳလုပ္ရာတြင္လည္းေကာင္း၊ ထိန္းသိမ္းေမာင္းနွင္ရာတြင္ လည္းေကာင္း
-Air Insulation
-Corona
-Insulator စတဲ့ အခ်က္ ၃ ခ်က္ ကို ထည့္သြင္းစဥ္းစားရမွာျဖစ္ေၾကာင္း ဆိုၾကပါတယ္။
Corona ေၾကာင့္ဘာေတြျဖစ္သလဲဆိုရင္
-Losses ေတြ ျဖစ္ပါမယ္
- လ်ွပ္စစ္သံလိုက္လိႈင္းေတြ ပါဝင္လာပါမယ္
(ေရဒီယိူလိႈင္း၊ ရုပ္ျမင္သံၾကားလိႈင္း အစရွိသျဖင့္ )
-ဆူညံသံ၊ ေနွာင့္ယွက္သံ ေတြ ျဖစ္လာပါမယ္
(ဆက္သြယ္ေရးစနစ္ကို ဖ်က္ဆီး)
-အိုဇုန္းဓာတ္ေငြ႕ နဲ႔ NOx တို႔ကို ထုတ္လႊတ္ပါမယ္။
Corona ျဖစ္ရာမွာလည္း
Positive Corona
Negative Corona နဲ႔
Gap Discharge ျဖစ္ျခင္း ဆိုၿပီး ရွိပါမယ္။
Gap Discharge Air ကို ပို႔လႊတ္လိုင္းနဲ႔ ျဖန္႔ျဖဴးလိုင္းေတြရဲ႕
သတၲဳ hardware ေတြအၾကား
ေႂကြသီးတြဲမ်က္နွာျပင္နဲ႔ သတၲဳထည္ေတြ အၾကား
ဖုန္မႈန္႔အညစ္အေၾကးနဲ႔ ပတ္ဝန္းက်င္ ညစ္ညမ္းမႈရွိတဲ့
ေႂကြသီး(Insulator) ရဲ႕ မ်က္နွာျပင္ေတြ မွာ ျဖစ္ေပၚပါမယ္။
Corona ေၾကာင့္ Partial Breakdown ျဖစ္ၿပီး
Gap Discharge ေၾကာင့္ Complete Breakdown
ျဖစ္ပါတယ္။
Credit: Ko Lay
Saturday, May 27, 2017
Arduino ဆိုတာ ဘာလဲ??
Arduino ဆိုတာဘာလဲ??
Arduino ဆိုတာ တကယ္ေတာ့ ေကာ္ဖီဆိုင္ပါတဲ့ 😃
ဆရာနဲ႕ေက်ာင္းသားေတြ စုၿပီး Atmel က AVR ic ေတြနဲ႕ အလြယ္တကူစမ္းသပ္ဖို႔ developer board ေလးလုပ္ရာကေနျဖစ္လာတဲ့ opensource product ေလးပါ။ သူ႕ကို နံမည္ေပးတဲ့အခါ စုၿပီးထိုင္ေဆြးေႏြးေလ့ရွိတဲ့ ေကာ္ဖီဆိုင္နံမည္ေလးသုံးၿပီး ေပးခဲ့ရာက Arduino ဆိုၿပီးျဖစ္လာတာပါ။ဟုတ္မဟုတ္ေတာ့လိုက္ဖတ္ၾကည့္ေပါ့ဗ်ာ 😃
Arduino မွာ board အမ်ိဳးမ်ိဳးရွိပါတယ္။ အသုံးမ်ားတာကေတာ့ UNO ပါ။ Arduino မွာအဓိကက်တာက Atmega 328 နဲ႕ Atmega 168 ပါ။ အဲ့ဒီ IC ႏွစ္လုံးကို ရင္းႏွီးေနရင္ ေတာ္႐ုံ arduino ကို လြယ္သြားပါလိမ့္မယ္။
ကြၽန္ေတာ္တို႔ Arduino ထဲမွာ သုံးတဲ့ atmega 328 တို႔ ကို AVR လို႔ေခၚပါတယ္။ PIC လိုမ်ိဳး microcontroller ပဲျဖစ္ပါတယ္။
Microcontroller ဆိုတာဘာလဲ။ Microcontroller ဆိုတာ ကြန္ျပဴတာအေသးေလးတစ္ခုကို IC တစ္ခုထဲထည့္ထားတာလို႔ အလြယ္မွတ္နိုင္ပါတယ္။
ကြန္ျပဴတာမွာ CPU ပါတယ္ RAM ပါတယ္ ROM ပါတယ္ Harddisk ပါတယ္။ Microcontroller ကေတာ့ cpu ပါတယ္ ram ပါတယ္ data memory ပါတယ္ eeprom ပါတယ္။ စသည္ျဖင့္ နဲနဲဆင္တူေပမဲ့ အလုပ္လုပ္နိုင္ပုံခ်င္းကေတာ့ ေတာ္ေတာ္ကြာပါတယ္။ ဒါေၾကာင့္အမ်ားစုကို control လုပ္တဲ့ေနရာမွာ microprocessor အစားသုံးရာကေန microcontroller လို႔ေခၚလာၾကတာျဖစ္ပါတယ္။ ေနာက္ပိုင္း microcontroller ေတြကေတာ့ေတာ္ေတာ္စြမ္းအားျမင့္လာၾကပါတယ္။

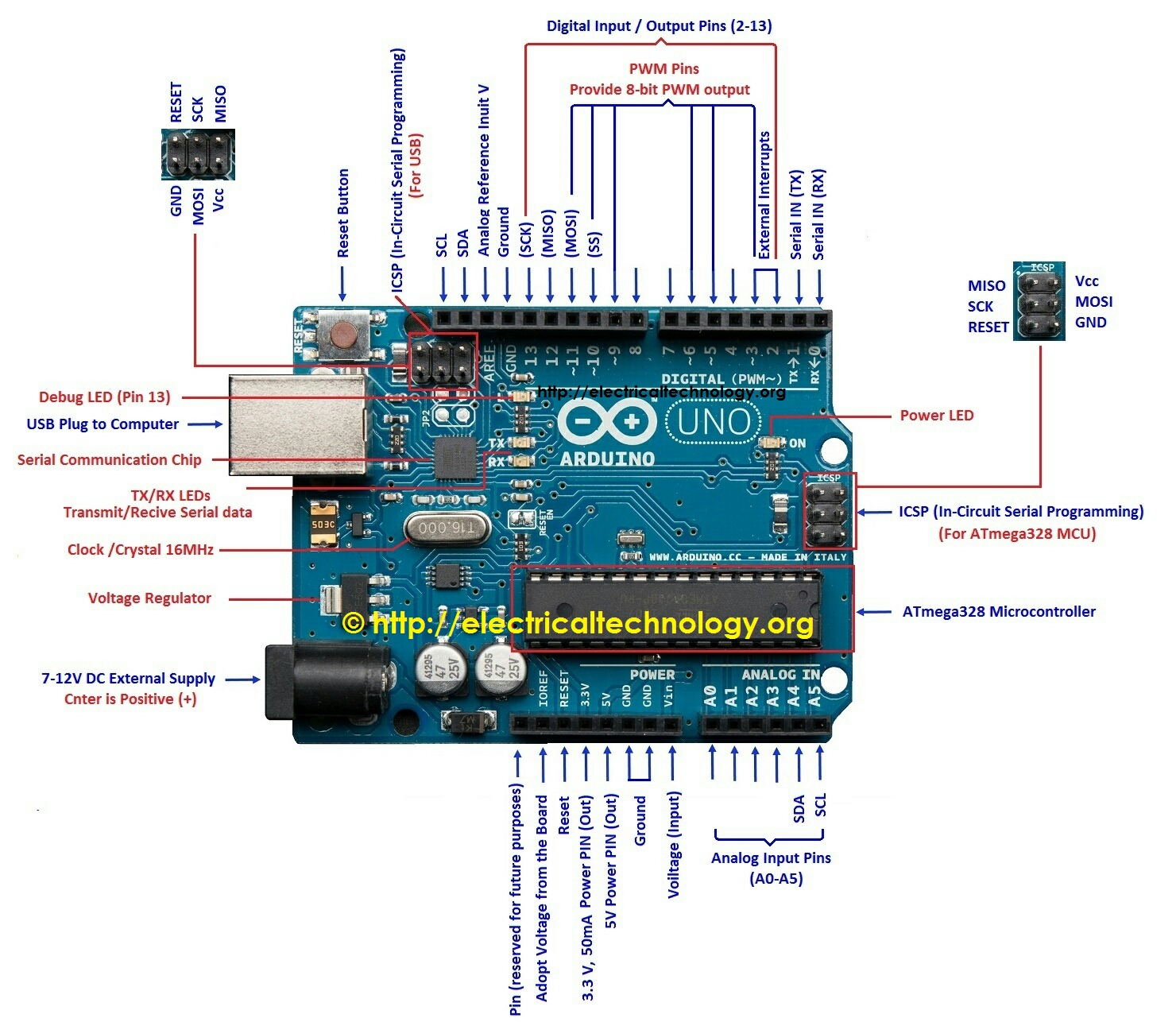

ကြၽန္ေတာ္တို႔ UNO board ကို နဲနဲ အထဲဝင္ေလ့လာၾကည့္ရေအာင္။ UNO board ကို main IC ျဖစ္တဲ့ Atmega 328 ရယ္ ကြန္ျပဴတာနဲ႕ခ်ိတ္ဆက္ဖို႔ CH340 IC ရယ္(တခ်ိဳ႕က atmega16 လား သုံးၾကတယ္) power ic lm1117 ရယ္ဆိုလား အိုင္စီ သုံးခုနဲ႕အဓိကတည္ေဆာက္ထားပါတယ္။ ေနာက္ပိုင္းမွာ အိုင္စီတစ္ခုခ်င္းစီကိုထပ္ေျပာေပးပါမယ္။
Arduino ကို ကြန္ျပဴတာနဲ႕ဆက္သြယ္ၿပီး အလုပ္လုပ္ခိုင္းတဲ့အခါ ကြန္ျပဴတာမွာ software တစ္ခုလိုပါတယ္။ အဲ့တာကေတာ့ Arduino IDE ဆိုတာပဲျဖစ္ပါတယ္။ Arduino ပဲေျပာရင္ ေရာကုန္မွာမို႔ software ကို arduino IDE လို႔ေျပာၿပီး circuit board ကို UNO စသည္နဲ႕ေျပာရင္ အဆင္ေျပပါမယ္။
UNO ကို ၾကည့္ရင္ computer နဲ႕ခ်ိတ္ဖို႔ USB အေပါက္တစ္ခုပါပါတယ္။ power ေပးဖို႔ DC အေပါက္တစ္ခုပါပါတယ္။ USB ခ်ိတ္ထားရင္ DC ေပါက္မသုံးလို႔ရပါတယ္။ ေနာက္ၿပီး analog အေပါက္ေတြပါပါမယ္။ A0, A1စသည္ျဖင့္ ေရးထားပါတယ္။ ေနာက္တစ္မ်ိဳးကေတာ့ digital pin ေပါက္ေတြပါ။ 0 ကေန 13 အထိ ေရးထားတာေတြ႕ပါမယ္။ အဲ့အထဲမွာမွ PWM pin အျဖစ္သုံးလို႔ရတာဆိုရင္ အေရွ႕မွာ ~ ဆိုတဲ့ လွိုင္းတြန႔္ေလးေတြ႕ပါမယ္။
ISP pinေတြ TX RX pin ေတြ I2C pin ေတြ Analog reference pin ေတြ 5V 3.3V pin ေတြ Ground pin ေတြ နဲ႕
အျပင္ကေန သပ္သပ္ power ေပးတဲ့ Vin pin ေတြ ေတြ႕ရပါမယ္။
Arduino IDE ကေန UNO ထဲ program ေတြ ဘယ္လိုသြားလဲ။
ဒီအပိုင္းမွာ IC အပိုင္းကစေျပာရင္ သူ႕မွာ Address နဲ႕ Data ဆိုၿပီးရွိပါတယ္။ ၿပီး ေတာ့ clock ဆိုတာေပါ့။ နဲနဲအၾကမ္းဖ်င္းေျပာျပပါမယ္။
သူအလုပ္လုပ္ပုံက Alarm ေပးတာနဲ႕တူပါတယ္။ စကၠန႔္တံေလးက ပုံမွန္သြားေနပါမယ္။ အဲ့တာကို clock လို႔ ျမင္ထားပါ။ မနက္၆နာရီဆိုတာက Address ပါ။ Alarm သီခ်င္း ဘာဆိုၿပီးေ႐ြးထားတာက Data ေပါ့။
clock ဟာ အဲ့ address ေရာက္ရင္ အဲ့ data ကို အလုပ္လုပ္ပါတယ္။ မနက္၆နာရီ သီခ်င္းစလာသလိုပါပဲ။
program ေရးတယ္ဆိုတာကေတာ့ alarm ဘယ္လိုေပးမလဲ ႀကိဳစီစဥ္တာပါ။ အဲ့မွာ နာရီတိုက္ရတာရွိပါတယ္။ အစကိုျပန္စခိုင္းတာေပါ့။ အဲ့လိုအစကျပန္စခိုင္းတာကိုေတာ့ reset လို႔ေခၚပါတယ္။ 555 မွာပါတဲ့ reset လိုပါပဲ။ အကုန္အစကေနျပန္လုပ္ေစတာပါ။ အဲ့လို အစ ဆုံး Address ကို 0000 နဲ႕ ေပးထားေလ့ရွိပါတယ္။
IC မွာ address နဲ႕ data ေတြ ေနရာခ်ဖိဳ႕ electrical လွ်ပ္စစ္နည္းနဲ႕ ထည့္ေပးတဲ့အရာကို hardware programmer လို႔ေခၚပါတယ္။ UNO board ထဲမွာ hardware programmer က တခါထည္းထည့္ထားၿပီးသားပါ။ PIC မွာက hardware programmer သပ္သပ္လိုပါတယ္။ AVR နဲ႕ PIC ကြာတာက PIC က 13.5V သုံးမွ program ေရးလို႔အဆင္ေျပပါတယ္။ AVR စသည္နဲ 5V နဲ႕ တင္ အဆင္ေျပပါတယ္။ IC ထဲကိုထည့္တဲ့ code ကို machine code လို႔ေခၚပါတယ္။ 1 နဲ႕ 0 ပဲပါပါတယ္။ 1 ေတြ႕ရင္ 5V ထုတ္ေပးၿပီး 0 ေတြ႕ရင္ 0V ထုတ္ေပးပါတယ္။ 1 နဲ႕ 0 ႏွစ္မ်ိဳးပဲရွိလို႔ အဲ့ code ေတြကို binary file လို႔ေခၚၾကပါတယ္။ ေနာက္ဆုံးမွာ .bin နဲ႕ဆုံးပါတယ္။ ဒါေပမဲ့ ဖတ္တဲ့အခါၾကေတာ့ 1 နဲ႕ 0 ပဲဆို ၾကည့္ရတာမူးလို႔ .hex အျဖစ္ ေျပာင္းၿပီး မွတ္ၾကသိမ္းၾကပါတယ္။ hex မွာလည္း intel hex ဘာညာနဲ႕ အမ်ိဳးကြဲေတြရွိေပမဲ့အေျခခံကေတာ့ အတူတူပဲျဖစ္ပါတယ္။
အဲ့လို IC ထဲထည့္ဖို႔ hex file ရေအာင္ တိုက္ရိုက္ေရးဖို႔ မလြယ္ပါဘူး အဲ့ေတာ့ လူေတြေရးဖို႔လြယ္ေအာင္ programming language ေတြထြက္လာပါတယ္။ English like language လို႔ေခည္ပါတယ္။ High level language လို႔လည္းေခၚပါတယ္။ မနက္6နာရီမွာဗိုလ္ေအာင္ဒင္ဖြင့္ပါဆိုၿပီးေရးတာမ်ိဳးေပါ့။
စက္ထဲမွာက မနက္၆နာရီကို address nuber 06 လို႔မွတ္ထားမယ္ play လုပ္တာကို 0x05 လို႔မွတ္ထားမယ္ ဗိုလ္ေအာင္ဒင္သီခ်င္းကို address 0206 ကေန 0905 အထိ ဆိုၿပီးမွတ္ထားရင္ 06 05 0206...0905 စတာေတြပဲ ေတြ႕ရလိမ့္မယ္။ အဲ့ေတာ့ စက္နားလည္ေအာင္ ၾကားမွာ ဘာသာျပန္ေပးရမဲ့ဟာေတြလိုလာတယ္။ Assembly နဲ႕ေရးရင္ Assembler ဆိုတာလိုတယ္။ C နဲ႕ေရးရင္ C complier လိုတယ္။ အဲ့လိုဘာသာျပန္ေပးတာကို complier လို႔ေခၚတယ္။ AVR မွာၾကေတာ့ avrdude ဆိုတာရွိတယ္။ ေနာက္တစ္ခုၾကေတာ့ programming language တစ္ခုကေန အျခားတစ္ခုကို ေျပာင္းေပးတာ converter လို႔လည္းေခၚၾကတယ္။ တိုက္ရိုက္ run လို႔မရတာကို ၾကားကေနဘာသာျပန္ေပးတဲ့ interprater ဆိုတာလည္းရွိတယ္။ DOS မွာ common.com ရွာမေတြ႕လို႔ interprater not found ဆိုတာျပတာေတြ႕ဖူးတယ္။
အဲ့ေတာ့ လူနားလည္ေအာင္ Arduino C language နဲ႕ ေရးၾကတယ္။ Arduino C ဟာ ရိုးရိုး C နဲ႕မတူပါဘူး။ ၿပီးေတာ့ ေရးၿပီးသားကို avrdude နဲ႕ UNO တို႔ေတြထဲထည့္ပါတယ္။ ဒါဆို အထဲမွာ မျမင္ရဘဲ အလုပ္လုပ္တာ ကို နဲနဲ တီးမိေခါက္မိရွိလာၿပီယူဆပါတယ္။
Basic programming နဲ႕ PIC Basic နဲ႕ မတူသလိုပါပဲ ဒါေပမဲ့ ဆင္ၾကပါတယ္။ Arduino ဆိုတာလည္းဒီလိုပါပဲ။ Arduino မွာ program ေရးတဲ့ေနရာကို sketch အၾကမ္းျခစ္တဲ့ ဟာလို႔ နံမည္ေပးထားပါတယ္။ အထဲမွာျပင္လိုက္ေရးလိုက္နဲ႕အၾကမ္းျခစ္တာနဲ႕တူလို႔ေပးထားတာနဲ႕တူပါတယ္။ sketch file ကို နံမည္ေပးၿပီး save ထားရင္ ေနာက္က. ino နဲ႕ဆုံးပါတယ္။ အမ်ားစုက my document ေအာက္က Arduino folder ထဲမွာရွိၾကပါတယ္။ sketch ပဲလားဆိုေတာ့ library file ေတြလည္းရွိပါတယ္ example file ေတြလည္းရွိပါတယ္။ ထားပါေတာ့ အျမင္လွေအာင္ ေနာက္ခံကာလာဘာညာေျပာင္းခ်င္ရင္ေတာ့ ေနရာေတြမွတ္ထားတာေကာင္းပါတယ္။ ေနာင္ႀကဳံသလိုရွင္းျပသြားပါမယ္။ Sketch ထဲမွာ ေနရာ အဓိက အေနနဲ႕ ႏွစ္ခုရွိပါတယ္။ အဲ့တာကို အနိမ့္ဆုံးလိုအပ္ခ်က္လို႔ေခၚပါတယ္။ VHDL မွာ အဲ့ပုံစံမ်ိဳးကိုသုံးပါတယ္။ အဲ့တာေတြကေတာ့ void setup နဲ႕ void loop ပါ။
တစစီျဖဳတ္ထားတဲ့ ေသနတ္ကို void setup လို႔ေခၚျပ်ိး က်ည္ဆံ ကို void loop လို႔ တြဲျမင္ေပးပါ။ ေသနတ္ျဖစ္ဖို႔ တစ္ခါပဲဆင္စရာလိုၿပီး က်ည္ပစ္ဖို႔ကေတာ့ ခဏခဏ လိုပါတယ္။ အဲ့လိုပဲ void setup ဆိုတာ လိုတာေတြကို တခါထည္းေၾကညာၿပီး ေနာက္ပိုင္း void loop ထဲကမွာပဲ ထပ္ခါထပ္ခါ အလုပ္လုပ္ေနမွာပါ။
ဥပမာ Character LCD မွာ စာေပၚဖို႔
Instruction mode ေျပာင္း၊ 8 bit 4 bit ေ႐ြး၊ cursor on၊ Display on၊ Home ကိုသြား စတာေတြ စစျခင္းလုပ္ေပးဖို႔လိုပါတယ္။ ၿပီးမွ AB CD စတဲ့စာေတြေရးတာလုပ္တာပါ။
အဲ့ေတာ့ lcd.begin() ဆိုတာကို အေပၚ က ဟာေတြ စုထည့္ထားၿပီး void setup ထဲ ထည့္ထားရင္ တစ္ခါ run ႐ုံနဲ႕ အဆင္ေျပသြားၿပီေပါ့။ ေနာက္မွ void loop ထဲ A B C D ေရးလိုက္ ဘယ္သြားညာသြားလုပ္လိုက္နဲ႕ ခဏခဏ ေရးတဲ့ဟာေတြ lcd.print("Desire_Maker"); ဘာညာ ေရးေပါ့။
အခုေလာက္ဆို sketch မွာ setup နဲ႕ loop ကို နဲနဲသေဘာေပါက္မယ္ယူဆပါတယ္။ တစ္ခုထပ္ေျပာဖို႔လိုတာက loop ထဲမွာေရးထားတဲ့တစ္ခုခုကို အျပင္ကေနယူသုံးလို႔မရပါဘူး။ ဒါေပမဲ့အျပင္ကေနသုံးတဲ့ဟာကို loop က ယူသုံးလို႔ရပါတယ္။ အဲ့ေနရာကို {} နဲ႕ life အေၾကာင္းေျပာတဲ့အခါ ရွင္းပါမယ္။ life ဆိုတာက { int num=0;} ဆိုၿပီးေရးထားခဲ့ရင္ {} အျပင္မွာ num ကို မသိေတာ့ပါဘူး။ ဆိုလိုတာက ကြင္းထဲမွာပဲ အသက္ရွိတယ္ အလုပ္လုပ္တယ္လို႔ဆိုလိုတာပါ။
code ေတြကို ဘယ္လိုေရးရမယ္မသိရင္ အရင္ဆုံး example ေတြကေနေလ့လာရပါမယ္။ အလြယ္ဆုံး example ကေတာ့ Bareminimum ဆိုတဲ့ example ပါ။ new ေတာင္းရင္ ေပၚလာတာနဲ႕တူပါတယ္။ ဘာမွ function ေတြ မထည့္ထားဘဲ form ပုံစံေလးတစ္ခုပဲပါတဲ့ example ေလးပါ။ အထဲမွာ
void setup(){
// put your code to run once
}
void loop(){
// put your code to run again and again
}
ဆိုၿပီးေတြ႕ပါမယ္။
// ဆိုတာရဲ႕ အေနာက္မွာရွိတဲ့စာေၾကာင္းတစ္ေၾကာင္းလုံးကို မသိရင္ျပန္ၾကည့္ရေအာင္ေရးတာလို႔ယူဆၿပီး အလုပ္လုပ္တဲ့အခါ ခ်န္ထားခဲ့ပါမယ္။ comment လို႔ေခၚပါတယ္။ ဥပမာ
A သည္ B ကို C သည္ // A ကုလား B ေခြး C တုတ္ျဖင့္ရိုက္
ဒါဆိုရင္ comment ဆိုတာ ျပန္ၾကည့္ရင္ အဆင္ေျပေအာင္ ေရးတဲ့အခါ ရွင္းေအာင္ နားလည္ေအာင္ ထည့္ေရးတဲ့ဟာလို႔ နားလည္မယ္ထင္ပါတယ္။
ကိုနားလည္ေအာင္ေရးခ်င္လည္း // ခံေရးယုံပါပဲ။
void ဆိုတာလည္းနဲနဲေျပာဖို႔လိုမယ္ဗ်။ return ျပန္ဖို႔မလိုရင္ void လို႔သုံးတယ္။ အလြယ္ပဲေျပာရရင္ ေက်ာက္သင္ပုံးေပၚေျမျဖဴနဲ႕ေရးသလိုပဲ။ ေက်ာက္သင္ပုန္းေပၚေျမျဖဴတင္ ညာဘက္ဆြဲေအာက္ဆြဲဘယ္ဘက္ဆြဲအေပၚဆြဲ ဆိုၿပီးလုပ္ၿပီးရင္ ေလးေထာင့္ပုံေလးေက်ာက္သင္ပုန္းေပၚေပၚၿပီးက်န္ေနမယ္။ ဘာမွထပ္လုပ္စရာမလိုတဲ့ကိစၥမ်ိဳး။
void မပါတာက်ေတာ့ တမ်ိဳး ေမာင္ေမာင္ ဘဘ ကို ထမင္းက်က္ၿပီလားေမး မက်က္ေသးရင္ နင္ေရခ်ိဳးထား က်က္ရင္ ထမင္းအရင္ခူး ဆိုတာမ်ိဳး
ေမာင္ေမာင္က ဘဘကို ေမးရမယ္ ရတဲ့အေျဖကို return ျပန္ရတယ္။ ဆိုလိုတာက ျပန္ယူလာရတယ္ေပါ့ ၿပီးမွ ထမင္းက်က္မက်က္ျပန္စစ္ၿပီး ေရခ်ိဳးမလား ထမင္းခူးမလားဆိုတာလုပ္ရတာ။ အဲ့ေတာ့ ကိုေရးတဲ့ function ဟာ return လိုရင္ void မပါဘဲေရးၿပီး return မလိုရင္ void ထည့္ေပးလိုက္ေပါ့။ ေနာင္ program ေရးရင္း နာလည္လာပါမယ္။ Program ေရးတဲ့အခါ data type ေတြသိထားရပါမယ္။
int
float
char
string
စတာေတြကိုနဲနဲရွင္းျပပါမယ္။
int ဆိုတာ integer ကိန္းျပည့္လို႔ေခၚၿပီး 1,2,3,4,5 စတဲ့ ဂဏန္းအတိအက်ေတြကိုေခၚတာျဖစ္ပါတယ္။ အေပါင္းပါသလို အႏွတ္လည္းပါပါတယ္ သုညလည္းပါပါတယ္။
အဲ့ထဲမွာမွ ထပ္ခြဲတာေတာ့ unsigned int ဘာညာေပါ့။ အေသးစိတ္ကိုေတာ့ SatanGod ေရးတဲ့ စာအုပ္ထဲမွာဖတ္ၾကည့္ပါ။ Programming ကို ေလ့လာသူတိုင္း ဖတ္ဖို႔သင့္ေတာ္ပါတယ္။ memory ယူတာကအစ ေသေသခ်ာခ်ာေရးထားလို႔ ၫႊန္းေပးပါတယ္။
ေနာက္တစ္ခုက float ပါ။ သူက 1.012 စတဲ့ ဒသမကိန္းေတြပါ။
char ကေတာ့ a b c d A B C D တစ္လုံးခ်င္းစီပါ
string ၾကေတာ့ Desire_Maker စတဲ့ character အစုအေဝးကို array ပုံစံစုစည္းထားတဲ့ စာေၾကာင္းေတြပါ။
char နဲ႕ string ကို ပိုၿပီးရွင္းေအာင္ေျပာရရင္ တစ္လုံးထဲဆို char ျဖစ္ၿပီး တစ္လုံးထက္ပိုၿပီးစုထားရင္ string လို႔ေခၚပါမယ္။
Data ေတြၿပီးရင္ ေနာက္ထပ္သိရမွာက operator ေတြပါ။ သခ်ၤာနဲ႕ဆင္ပါတယ္ + - အျမႇောက္ * အစား / ေတြပါ။
အေပါင္း အႏႈတ္ အျမႇောက္ နဲ႕ အစားပါ။
အဲ့ေနရာမွာ intenger ခ်င္းေပါင္းတာ float အခ်င္းခ်င္း ေပါင္းတာ ေတြမွာျပသနာမရွိေပမဲ့ မတူတဲ့ type ေတြ ေပါင္းတာဆိုရင္ ဘယ္လိုအလုပ္လုပ္လဲသိဖို႔လိုပါတယ္။
အဲ့အေၾကာင္းကိုေတာ့ programmming အပိုင္းမွာ ဆက္ၿပီးေဆြးေႏြးပါမယ္။ အခု Arduino Intro မွာ ဒါေလးေတြသိထားပါ။ Arduino board အမ်ိဳးအစား အမ်ားႀကီးရွိပါတယ္။ ထပ္ထပ္ၿပီးလဲထြက္လာၾကပါတယ္။ အသုံးမ်ားတာက UNO ျဖစ္ၿပီး ေသးေသးသုံးခ်င္ရင္ nano, pro mini စတာေတြနဲ႕သုံးပါတယ္။ ဘာေတြလုပ္လို႔ရလဲ၊ Arduino Board ေတြသုံးၿပီး automatic ပစၥည္းအမ်ားႀကီးလုပ္လို႔ရပါတယ္။ ေနထြက္လာရင္ မီးမွိတ္ေပးတာ၊ ဘက္ထရီအားျဖည့္တာျပည့္ရင္ရပ္ေပးတာ၊ ဖုန္းနဲ႕ ေရျပည့္မျပည့္ေစာင့္ၾကည့္တာ၊ တအိမ္လုံးဖုန္းနဲ႕ ထိန္းခ်ဳပ္တာေတြကို Arduino ကို အေျခခံ ၿပီး တည္ေဆာက္လို႔ရပါတယ္။ တခ်ိဳ႕စက္႐ုံေတြမွာ auto ေရျဖည့္တာ၊ ပလစ္စတစ္အပူေပးတာ၊ ေရသန႔္အဖုံးပိတ္တာ၊ သံရည္ႀကိဳၿပီး စက္နဲ႕ထုတာ ေတြ မွာ အစားထိုးသုံးနိုင္သလို
စိတ္ကူးဉာဏ္႐ွိသေလာက္ ဆားေရသံုးၿပီး lcd display ေလးနဲ႔ weather station ကို battery တစ္ခါထည့္ၿပီး ေျခာက္လတစ္ႏွစ္ ခံေအာင္ သံုးလို႔လည္းရပါတယ္ (low power library ကိုသံုးၿပီး deep sleep forever လုပ္ပါ)။
CNC machine ေတြ 3D printer ေတြ Bluetooth ေတြ Wifi ေတြ Internet ေတြ အစံု တြဲစပ္အသံုးျပဳလို႔ရပါတယ္။
ကဲ ဒီေလာက္ဆို Arduino ကို နဲနဲ သေဘာက်လာၿပီထင္ပါတယ္။ ဒီေန႔ေတာ့ ဒီေလာက္နဲ႔ပဲ မိတ္ဆက္ေပးလိုက္ပါၿပီဗ်ာ။
Credit :Ko Soe thu Aung
Arduino ဆိုတာ တကယ္ေတာ့ ေကာ္ဖီဆိုင္ပါတဲ့ 😃
ဆရာနဲ႕ေက်ာင္းသားေတြ စုၿပီး Atmel က AVR ic ေတြနဲ႕ အလြယ္တကူစမ္းသပ္ဖို႔ developer board ေလးလုပ္ရာကေနျဖစ္လာတဲ့ opensource product ေလးပါ။ သူ႕ကို နံမည္ေပးတဲ့အခါ စုၿပီးထိုင္ေဆြးေႏြးေလ့ရွိတဲ့ ေကာ္ဖီဆိုင္နံမည္ေလးသုံးၿပီး ေပးခဲ့ရာက Arduino ဆိုၿပီးျဖစ္လာတာပါ။ဟုတ္မဟုတ္ေတာ့လိုက္ဖတ္ၾကည့္ေပါ့ဗ်ာ 😃
Arduino မွာ board အမ်ိဳးမ်ိဳးရွိပါတယ္။ အသုံးမ်ားတာကေတာ့ UNO ပါ။ Arduino မွာအဓိကက်တာက Atmega 328 နဲ႕ Atmega 168 ပါ။ အဲ့ဒီ IC ႏွစ္လုံးကို ရင္းႏွီးေနရင္ ေတာ္႐ုံ arduino ကို လြယ္သြားပါလိမ့္မယ္။
ကြၽန္ေတာ္တို႔ Arduino ထဲမွာ သုံးတဲ့ atmega 328 တို႔ ကို AVR လို႔ေခၚပါတယ္။ PIC လိုမ်ိဳး microcontroller ပဲျဖစ္ပါတယ္။
Microcontroller ဆိုတာဘာလဲ။ Microcontroller ဆိုတာ ကြန္ျပဴတာအေသးေလးတစ္ခုကို IC တစ္ခုထဲထည့္ထားတာလို႔ အလြယ္မွတ္နိုင္ပါတယ္။
ကြန္ျပဴတာမွာ CPU ပါတယ္ RAM ပါတယ္ ROM ပါတယ္ Harddisk ပါတယ္။ Microcontroller ကေတာ့ cpu ပါတယ္ ram ပါတယ္ data memory ပါတယ္ eeprom ပါတယ္။ စသည္ျဖင့္ နဲနဲဆင္တူေပမဲ့ အလုပ္လုပ္နိုင္ပုံခ်င္းကေတာ့ ေတာ္ေတာ္ကြာပါတယ္။ ဒါေၾကာင့္အမ်ားစုကို control လုပ္တဲ့ေနရာမွာ microprocessor အစားသုံးရာကေန microcontroller လို႔ေခၚလာၾကတာျဖစ္ပါတယ္။ ေနာက္ပိုင္း microcontroller ေတြကေတာ့ေတာ္ေတာ္စြမ္းအားျမင့္လာၾကပါတယ္။

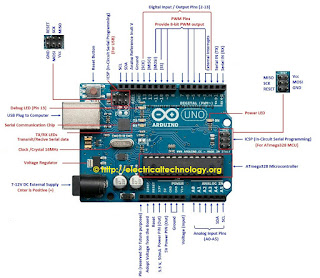

ကြၽန္ေတာ္တို႔ UNO board ကို နဲနဲ အထဲဝင္ေလ့လာၾကည့္ရေအာင္။ UNO board ကို main IC ျဖစ္တဲ့ Atmega 328 ရယ္ ကြန္ျပဴတာနဲ႕ခ်ိတ္ဆက္ဖို႔ CH340 IC ရယ္(တခ်ိဳ႕က atmega16 လား သုံးၾကတယ္) power ic lm1117 ရယ္ဆိုလား အိုင္စီ သုံးခုနဲ႕အဓိကတည္ေဆာက္ထားပါတယ္။ ေနာက္ပိုင္းမွာ အိုင္စီတစ္ခုခ်င္းစီကိုထပ္ေျပာေပးပါမယ္။
Arduino ကို ကြန္ျပဴတာနဲ႕ဆက္သြယ္ၿပီး အလုပ္လုပ္ခိုင္းတဲ့အခါ ကြန္ျပဴတာမွာ software တစ္ခုလိုပါတယ္။ အဲ့တာကေတာ့ Arduino IDE ဆိုတာပဲျဖစ္ပါတယ္။ Arduino ပဲေျပာရင္ ေရာကုန္မွာမို႔ software ကို arduino IDE လို႔ေျပာၿပီး circuit board ကို UNO စသည္နဲ႕ေျပာရင္ အဆင္ေျပပါမယ္။
UNO ကို ၾကည့္ရင္ computer နဲ႕ခ်ိတ္ဖို႔ USB အေပါက္တစ္ခုပါပါတယ္။ power ေပးဖို႔ DC အေပါက္တစ္ခုပါပါတယ္။ USB ခ်ိတ္ထားရင္ DC ေပါက္မသုံးလို႔ရပါတယ္။ ေနာက္ၿပီး analog အေပါက္ေတြပါပါမယ္။ A0, A1စသည္ျဖင့္ ေရးထားပါတယ္။ ေနာက္တစ္မ်ိဳးကေတာ့ digital pin ေပါက္ေတြပါ။ 0 ကေန 13 အထိ ေရးထားတာေတြ႕ပါမယ္။ အဲ့အထဲမွာမွ PWM pin အျဖစ္သုံးလို႔ရတာဆိုရင္ အေရွ႕မွာ ~ ဆိုတဲ့ လွိုင္းတြန႔္ေလးေတြ႕ပါမယ္။
ISP pinေတြ TX RX pin ေတြ I2C pin ေတြ Analog reference pin ေတြ 5V 3.3V pin ေတြ Ground pin ေတြ နဲ႕
အျပင္ကေန သပ္သပ္ power ေပးတဲ့ Vin pin ေတြ ေတြ႕ရပါမယ္။
Arduino IDE ကေန UNO ထဲ program ေတြ ဘယ္လိုသြားလဲ။
ဒီအပိုင္းမွာ IC အပိုင္းကစေျပာရင္ သူ႕မွာ Address နဲ႕ Data ဆိုၿပီးရွိပါတယ္။ ၿပီး ေတာ့ clock ဆိုတာေပါ့။ နဲနဲအၾကမ္းဖ်င္းေျပာျပပါမယ္။
သူအလုပ္လုပ္ပုံက Alarm ေပးတာနဲ႕တူပါတယ္။ စကၠန႔္တံေလးက ပုံမွန္သြားေနပါမယ္။ အဲ့တာကို clock လို႔ ျမင္ထားပါ။ မနက္၆နာရီဆိုတာက Address ပါ။ Alarm သီခ်င္း ဘာဆိုၿပီးေ႐ြးထားတာက Data ေပါ့။
clock ဟာ အဲ့ address ေရာက္ရင္ အဲ့ data ကို အလုပ္လုပ္ပါတယ္။ မနက္၆နာရီ သီခ်င္းစလာသလိုပါပဲ။
program ေရးတယ္ဆိုတာကေတာ့ alarm ဘယ္လိုေပးမလဲ ႀကိဳစီစဥ္တာပါ။ အဲ့မွာ နာရီတိုက္ရတာရွိပါတယ္။ အစကိုျပန္စခိုင္းတာေပါ့။ အဲ့လိုအစကျပန္စခိုင္းတာကိုေတာ့ reset လို႔ေခၚပါတယ္။ 555 မွာပါတဲ့ reset လိုပါပဲ။ အကုန္အစကေနျပန္လုပ္ေစတာပါ။ အဲ့လို အစ ဆုံး Address ကို 0000 နဲ႕ ေပးထားေလ့ရွိပါတယ္။
IC မွာ address နဲ႕ data ေတြ ေနရာခ်ဖိဳ႕ electrical လွ်ပ္စစ္နည္းနဲ႕ ထည့္ေပးတဲ့အရာကို hardware programmer လို႔ေခၚပါတယ္။ UNO board ထဲမွာ hardware programmer က တခါထည္းထည့္ထားၿပီးသားပါ။ PIC မွာက hardware programmer သပ္သပ္လိုပါတယ္။ AVR နဲ႕ PIC ကြာတာက PIC က 13.5V သုံးမွ program ေရးလို႔အဆင္ေျပပါတယ္။ AVR စသည္နဲ 5V နဲ႕ တင္ အဆင္ေျပပါတယ္။ IC ထဲကိုထည့္တဲ့ code ကို machine code လို႔ေခၚပါတယ္။ 1 နဲ႕ 0 ပဲပါပါတယ္။ 1 ေတြ႕ရင္ 5V ထုတ္ေပးၿပီး 0 ေတြ႕ရင္ 0V ထုတ္ေပးပါတယ္။ 1 နဲ႕ 0 ႏွစ္မ်ိဳးပဲရွိလို႔ အဲ့ code ေတြကို binary file လို႔ေခၚၾကပါတယ္။ ေနာက္ဆုံးမွာ .bin နဲ႕ဆုံးပါတယ္။ ဒါေပမဲ့ ဖတ္တဲ့အခါၾကေတာ့ 1 နဲ႕ 0 ပဲဆို ၾကည့္ရတာမူးလို႔ .hex အျဖစ္ ေျပာင္းၿပီး မွတ္ၾကသိမ္းၾကပါတယ္။ hex မွာလည္း intel hex ဘာညာနဲ႕ အမ်ိဳးကြဲေတြရွိေပမဲ့အေျခခံကေတာ့ အတူတူပဲျဖစ္ပါတယ္။
အဲ့လို IC ထဲထည့္ဖို႔ hex file ရေအာင္ တိုက္ရိုက္ေရးဖို႔ မလြယ္ပါဘူး အဲ့ေတာ့ လူေတြေရးဖို႔လြယ္ေအာင္ programming language ေတြထြက္လာပါတယ္။ English like language လို႔ေခည္ပါတယ္။ High level language လို႔လည္းေခၚပါတယ္။ မနက္6နာရီမွာဗိုလ္ေအာင္ဒင္ဖြင့္ပါဆိုၿပီးေရးတာမ်ိဳးေပါ့။
စက္ထဲမွာက မနက္၆နာရီကို address nuber 06 လို႔မွတ္ထားမယ္ play လုပ္တာကို 0x05 လို႔မွတ္ထားမယ္ ဗိုလ္ေအာင္ဒင္သီခ်င္းကို address 0206 ကေန 0905 အထိ ဆိုၿပီးမွတ္ထားရင္ 06 05 0206...0905 စတာေတြပဲ ေတြ႕ရလိမ့္မယ္။ အဲ့ေတာ့ စက္နားလည္ေအာင္ ၾကားမွာ ဘာသာျပန္ေပးရမဲ့ဟာေတြလိုလာတယ္။ Assembly နဲ႕ေရးရင္ Assembler ဆိုတာလိုတယ္။ C နဲ႕ေရးရင္ C complier လိုတယ္။ အဲ့လိုဘာသာျပန္ေပးတာကို complier လို႔ေခၚတယ္။ AVR မွာၾကေတာ့ avrdude ဆိုတာရွိတယ္။ ေနာက္တစ္ခုၾကေတာ့ programming language တစ္ခုကေန အျခားတစ္ခုကို ေျပာင္းေပးတာ converter လို႔လည္းေခၚၾကတယ္။ တိုက္ရိုက္ run လို႔မရတာကို ၾကားကေနဘာသာျပန္ေပးတဲ့ interprater ဆိုတာလည္းရွိတယ္။ DOS မွာ common.com ရွာမေတြ႕လို႔ interprater not found ဆိုတာျပတာေတြ႕ဖူးတယ္။
အဲ့ေတာ့ လူနားလည္ေအာင္ Arduino C language နဲ႕ ေရးၾကတယ္။ Arduino C ဟာ ရိုးရိုး C နဲ႕မတူပါဘူး။ ၿပီးေတာ့ ေရးၿပီးသားကို avrdude နဲ႕ UNO တို႔ေတြထဲထည့္ပါတယ္။ ဒါဆို အထဲမွာ မျမင္ရဘဲ အလုပ္လုပ္တာ ကို နဲနဲ တီးမိေခါက္မိရွိလာၿပီယူဆပါတယ္။
Basic programming နဲ႕ PIC Basic နဲ႕ မတူသလိုပါပဲ ဒါေပမဲ့ ဆင္ၾကပါတယ္။ Arduino ဆိုတာလည္းဒီလိုပါပဲ။ Arduino မွာ program ေရးတဲ့ေနရာကို sketch အၾကမ္းျခစ္တဲ့ ဟာလို႔ နံမည္ေပးထားပါတယ္။ အထဲမွာျပင္လိုက္ေရးလိုက္နဲ႕အၾကမ္းျခစ္တာနဲ႕တူလို႔ေပးထားတာနဲ႕တူပါတယ္။ sketch file ကို နံမည္ေပးၿပီး save ထားရင္ ေနာက္က. ino နဲ႕ဆုံးပါတယ္။ အမ်ားစုက my document ေအာက္က Arduino folder ထဲမွာရွိၾကပါတယ္။ sketch ပဲလားဆိုေတာ့ library file ေတြလည္းရွိပါတယ္ example file ေတြလည္းရွိပါတယ္။ ထားပါေတာ့ အျမင္လွေအာင္ ေနာက္ခံကာလာဘာညာေျပာင္းခ်င္ရင္ေတာ့ ေနရာေတြမွတ္ထားတာေကာင္းပါတယ္။ ေနာင္ႀကဳံသလိုရွင္းျပသြားပါမယ္။ Sketch ထဲမွာ ေနရာ အဓိက အေနနဲ႕ ႏွစ္ခုရွိပါတယ္။ အဲ့တာကို အနိမ့္ဆုံးလိုအပ္ခ်က္လို႔ေခၚပါတယ္။ VHDL မွာ အဲ့ပုံစံမ်ိဳးကိုသုံးပါတယ္။ အဲ့တာေတြကေတာ့ void setup နဲ႕ void loop ပါ။
တစစီျဖဳတ္ထားတဲ့ ေသနတ္ကို void setup လို႔ေခၚျပ်ိး က်ည္ဆံ ကို void loop လို႔ တြဲျမင္ေပးပါ။ ေသနတ္ျဖစ္ဖို႔ တစ္ခါပဲဆင္စရာလိုၿပီး က်ည္ပစ္ဖို႔ကေတာ့ ခဏခဏ လိုပါတယ္။ အဲ့လိုပဲ void setup ဆိုတာ လိုတာေတြကို တခါထည္းေၾကညာၿပီး ေနာက္ပိုင္း void loop ထဲကမွာပဲ ထပ္ခါထပ္ခါ အလုပ္လုပ္ေနမွာပါ။
ဥပမာ Character LCD မွာ စာေပၚဖို႔
Instruction mode ေျပာင္း၊ 8 bit 4 bit ေ႐ြး၊ cursor on၊ Display on၊ Home ကိုသြား စတာေတြ စစျခင္းလုပ္ေပးဖို႔လိုပါတယ္။ ၿပီးမွ AB CD စတဲ့စာေတြေရးတာလုပ္တာပါ။
အဲ့ေတာ့ lcd.begin() ဆိုတာကို အေပၚ က ဟာေတြ စုထည့္ထားၿပီး void setup ထဲ ထည့္ထားရင္ တစ္ခါ run ႐ုံနဲ႕ အဆင္ေျပသြားၿပီေပါ့။ ေနာက္မွ void loop ထဲ A B C D ေရးလိုက္ ဘယ္သြားညာသြားလုပ္လိုက္နဲ႕ ခဏခဏ ေရးတဲ့ဟာေတြ lcd.print("Desire_Maker"); ဘာညာ ေရးေပါ့။
အခုေလာက္ဆို sketch မွာ setup နဲ႕ loop ကို နဲနဲသေဘာေပါက္မယ္ယူဆပါတယ္။ တစ္ခုထပ္ေျပာဖို႔လိုတာက loop ထဲမွာေရးထားတဲ့တစ္ခုခုကို အျပင္ကေနယူသုံးလို႔မရပါဘူး။ ဒါေပမဲ့အျပင္ကေနသုံးတဲ့ဟာကို loop က ယူသုံးလို႔ရပါတယ္။ အဲ့ေနရာကို {} နဲ႕ life အေၾကာင္းေျပာတဲ့အခါ ရွင္းပါမယ္။ life ဆိုတာက { int num=0;} ဆိုၿပီးေရးထားခဲ့ရင္ {} အျပင္မွာ num ကို မသိေတာ့ပါဘူး။ ဆိုလိုတာက ကြင္းထဲမွာပဲ အသက္ရွိတယ္ အလုပ္လုပ္တယ္လို႔ဆိုလိုတာပါ။
code ေတြကို ဘယ္လိုေရးရမယ္မသိရင္ အရင္ဆုံး example ေတြကေနေလ့လာရပါမယ္။ အလြယ္ဆုံး example ကေတာ့ Bareminimum ဆိုတဲ့ example ပါ။ new ေတာင္းရင္ ေပၚလာတာနဲ႕တူပါတယ္။ ဘာမွ function ေတြ မထည့္ထားဘဲ form ပုံစံေလးတစ္ခုပဲပါတဲ့ example ေလးပါ။ အထဲမွာ
void setup(){
// put your code to run once
}
void loop(){
// put your code to run again and again
}
ဆိုၿပီးေတြ႕ပါမယ္။
// ဆိုတာရဲ႕ အေနာက္မွာရွိတဲ့စာေၾကာင္းတစ္ေၾကာင္းလုံးကို မသိရင္ျပန္ၾကည့္ရေအာင္ေရးတာလို႔ယူဆၿပီး အလုပ္လုပ္တဲ့အခါ ခ်န္ထားခဲ့ပါမယ္။ comment လို႔ေခၚပါတယ္။ ဥပမာ
A သည္ B ကို C သည္ // A ကုလား B ေခြး C တုတ္ျဖင့္ရိုက္
ဒါဆိုရင္ comment ဆိုတာ ျပန္ၾကည့္ရင္ အဆင္ေျပေအာင္ ေရးတဲ့အခါ ရွင္းေအာင္ နားလည္ေအာင္ ထည့္ေရးတဲ့ဟာလို႔ နားလည္မယ္ထင္ပါတယ္။
ကိုနားလည္ေအာင္ေရးခ်င္လည္း // ခံေရးယုံပါပဲ။
void ဆိုတာလည္းနဲနဲေျပာဖို႔လိုမယ္ဗ်။ return ျပန္ဖို႔မလိုရင္ void လို႔သုံးတယ္။ အလြယ္ပဲေျပာရရင္ ေက်ာက္သင္ပုံးေပၚေျမျဖဴနဲ႕ေရးသလိုပဲ။ ေက်ာက္သင္ပုန္းေပၚေျမျဖဴတင္ ညာဘက္ဆြဲေအာက္ဆြဲဘယ္ဘက္ဆြဲအေပၚဆြဲ ဆိုၿပီးလုပ္ၿပီးရင္ ေလးေထာင့္ပုံေလးေက်ာက္သင္ပုန္းေပၚေပၚၿပီးက်န္ေနမယ္။ ဘာမွထပ္လုပ္စရာမလိုတဲ့ကိစၥမ်ိဳး။
void မပါတာက်ေတာ့ တမ်ိဳး ေမာင္ေမာင္ ဘဘ ကို ထမင္းက်က္ၿပီလားေမး မက်က္ေသးရင္ နင္ေရခ်ိဳးထား က်က္ရင္ ထမင္းအရင္ခူး ဆိုတာမ်ိဳး
ေမာင္ေမာင္က ဘဘကို ေမးရမယ္ ရတဲ့အေျဖကို return ျပန္ရတယ္။ ဆိုလိုတာက ျပန္ယူလာရတယ္ေပါ့ ၿပီးမွ ထမင္းက်က္မက်က္ျပန္စစ္ၿပီး ေရခ်ိဳးမလား ထမင္းခူးမလားဆိုတာလုပ္ရတာ။ အဲ့ေတာ့ ကိုေရးတဲ့ function ဟာ return လိုရင္ void မပါဘဲေရးၿပီး return မလိုရင္ void ထည့္ေပးလိုက္ေပါ့။ ေနာင္ program ေရးရင္း နာလည္လာပါမယ္။ Program ေရးတဲ့အခါ data type ေတြသိထားရပါမယ္။
int
float
char
string
စတာေတြကိုနဲနဲရွင္းျပပါမယ္။
int ဆိုတာ integer ကိန္းျပည့္လို႔ေခၚၿပီး 1,2,3,4,5 စတဲ့ ဂဏန္းအတိအက်ေတြကိုေခၚတာျဖစ္ပါတယ္။ အေပါင္းပါသလို အႏွတ္လည္းပါပါတယ္ သုညလည္းပါပါတယ္။
အဲ့ထဲမွာမွ ထပ္ခြဲတာေတာ့ unsigned int ဘာညာေပါ့။ အေသးစိတ္ကိုေတာ့ SatanGod ေရးတဲ့ စာအုပ္ထဲမွာဖတ္ၾကည့္ပါ။ Programming ကို ေလ့လာသူတိုင္း ဖတ္ဖို႔သင့္ေတာ္ပါတယ္။ memory ယူတာကအစ ေသေသခ်ာခ်ာေရးထားလို႔ ၫႊန္းေပးပါတယ္။
ေနာက္တစ္ခုက float ပါ။ သူက 1.012 စတဲ့ ဒသမကိန္းေတြပါ။
char ကေတာ့ a b c d A B C D တစ္လုံးခ်င္းစီပါ
string ၾကေတာ့ Desire_Maker စတဲ့ character အစုအေဝးကို array ပုံစံစုစည္းထားတဲ့ စာေၾကာင္းေတြပါ။
char နဲ႕ string ကို ပိုၿပီးရွင္းေအာင္ေျပာရရင္ တစ္လုံးထဲဆို char ျဖစ္ၿပီး တစ္လုံးထက္ပိုၿပီးစုထားရင္ string လို႔ေခၚပါမယ္။
Data ေတြၿပီးရင္ ေနာက္ထပ္သိရမွာက operator ေတြပါ။ သခ်ၤာနဲ႕ဆင္ပါတယ္ + - အျမႇောက္ * အစား / ေတြပါ။
အေပါင္း အႏႈတ္ အျမႇောက္ နဲ႕ အစားပါ။
အဲ့ေနရာမွာ intenger ခ်င္းေပါင္းတာ float အခ်င္းခ်င္း ေပါင္းတာ ေတြမွာျပသနာမရွိေပမဲ့ မတူတဲ့ type ေတြ ေပါင္းတာဆိုရင္ ဘယ္လိုအလုပ္လုပ္လဲသိဖို႔လိုပါတယ္။
အဲ့အေၾကာင္းကိုေတာ့ programmming အပိုင္းမွာ ဆက္ၿပီးေဆြးေႏြးပါမယ္။ အခု Arduino Intro မွာ ဒါေလးေတြသိထားပါ။ Arduino board အမ်ိဳးအစား အမ်ားႀကီးရွိပါတယ္။ ထပ္ထပ္ၿပီးလဲထြက္လာၾကပါတယ္။ အသုံးမ်ားတာက UNO ျဖစ္ၿပီး ေသးေသးသုံးခ်င္ရင္ nano, pro mini စတာေတြနဲ႕သုံးပါတယ္။ ဘာေတြလုပ္လို႔ရလဲ၊ Arduino Board ေတြသုံးၿပီး automatic ပစၥည္းအမ်ားႀကီးလုပ္လို႔ရပါတယ္။ ေနထြက္လာရင္ မီးမွိတ္ေပးတာ၊ ဘက္ထရီအားျဖည့္တာျပည့္ရင္ရပ္ေပးတာ၊ ဖုန္းနဲ႕ ေရျပည့္မျပည့္ေစာင့္ၾကည့္တာ၊ တအိမ္လုံးဖုန္းနဲ႕ ထိန္းခ်ဳပ္တာေတြကို Arduino ကို အေျခခံ ၿပီး တည္ေဆာက္လို႔ရပါတယ္။ တခ်ိဳ႕စက္႐ုံေတြမွာ auto ေရျဖည့္တာ၊ ပလစ္စတစ္အပူေပးတာ၊ ေရသန႔္အဖုံးပိတ္တာ၊ သံရည္ႀကိဳၿပီး စက္နဲ႕ထုတာ ေတြ မွာ အစားထိုးသုံးနိုင္သလို
စိတ္ကူးဉာဏ္႐ွိသေလာက္ ဆားေရသံုးၿပီး lcd display ေလးနဲ႔ weather station ကို battery တစ္ခါထည့္ၿပီး ေျခာက္လတစ္ႏွစ္ ခံေအာင္ သံုးလို႔လည္းရပါတယ္ (low power library ကိုသံုးၿပီး deep sleep forever လုပ္ပါ)။
CNC machine ေတြ 3D printer ေတြ Bluetooth ေတြ Wifi ေတြ Internet ေတြ အစံု တြဲစပ္အသံုးျပဳလို႔ရပါတယ္။
ကဲ ဒီေလာက္ဆို Arduino ကို နဲနဲ သေဘာက်လာၿပီထင္ပါတယ္။ ဒီေန႔ေတာ့ ဒီေလာက္နဲ႔ပဲ မိတ္ဆက္ေပးလိုက္ပါၿပီဗ်ာ။
Credit :Ko Soe thu Aung
Friday, May 26, 2017
Windows bootable USB ျပဳလုပ္နည္း
Windows bootable USB ျပဳလုပ္နည္း
===========================
- မိမိကြန္ပ်ဴတာက DVD Rom မပါလုိ႕ပဲျဖစ္ျဖစ္၊ မဖတ္လုိ႕ပဲျဖစ္ျဖစ္ Windows bootable USB နဲ႕ Windows တင္တဲ့အခါ Windows DVD ထက္စာရင္ အထစ္အေငါ့မရွိ ပိုမိုျမန္္ဆန္တာေတာ့အမွန္ပါ။ Windows bootable USB လုပ္တဲ့အခါ Windows ေခြထဲက ဖုိင္ေတြကို USB Drive ထဲကူးထည့္ယံုနဲ႕မရပါဘူး။ အဲဒါေၾကာင့္ အလြယ္ကူဆံုးနည္းလမ္းကို ေဖာ္ျပလုိက္ပါတယ္။
- Rufus Create bootable USB ဆိုတဲ့ software ေလးကိုအသံုးျပဳရပါတယ္။ Rufus ဟာ Windows ေခြတင္မကပဲ အျခား autorun.inf ဖုိင္ပါတဲ့ software မ်ားကို အသံုးျပဳႏိုင္ပါတယ္။ တစ္ခုသတိထားရမွာက အခ်ိဳ႕ေသာ USB disk security software မ်ားဟာ auntorun ဖုိင္ကို သတ္တဲ့အတြက္ DVD မွာက အခက္အခဲမရွိေပမယ့္ USB မွာဆိုရင္ေတာ့ auto delete လုပ္ပါလိမ့္မယ္။ အဲဒီေတာ့ security software ကို ပိတ္ခ်င္ပိတ္ ၊ မပိတ္ခ်င္ရင္ auntorun ဖုိင္ကို ျပန္ေရးလုိက္ပါ။
- Rufus Create bootable USB ကို ေအာက္ပါလင့္မွာ ေဒါင္းလုပ္ရယူပါ။ Portable free version ျဖစ္လုိ႕ install လုပ္စရာမလုိပါဘူး။ အသင့္သံုးရံုပါပဲ။ ထားရမယ့္ setting ေတြက ပံုပါအတုိင္းပါ။
- အသံုးျပဳမယ့္ software ဟာ ISO file ျဖစ္ရပါမယ္။ အဲဒီ ISO file ကို ISO image ေဘးက CD icon ေလးကို ႏွိပ္ပီးထည့္လိုက္ပါ။
Download link:
https://rufus.akeo.ie/downloads/rufus-2.11p.exe
Ref...
https://www.facebook.com/computerknowledgeprofessional/?fref=ts
Credit:
အိုင္တီလမ္းညႊန္
===========================
- မိမိကြန္ပ်ဴတာက DVD Rom မပါလုိ႕ပဲျဖစ္ျဖစ္၊ မဖတ္လုိ႕ပဲျဖစ္ျဖစ္ Windows bootable USB နဲ႕ Windows တင္တဲ့အခါ Windows DVD ထက္စာရင္ အထစ္အေငါ့မရွိ ပိုမိုျမန္္ဆန္တာေတာ့အမွန္ပါ။ Windows bootable USB လုပ္တဲ့အခါ Windows ေခြထဲက ဖုိင္ေတြကို USB Drive ထဲကူးထည့္ယံုနဲ႕မရပါဘူး။ အဲဒါေၾကာင့္ အလြယ္ကူဆံုးနည္းလမ္းကို ေဖာ္ျပလုိက္ပါတယ္။
- Rufus Create bootable USB ဆိုတဲ့ software ေလးကိုအသံုးျပဳရပါတယ္။ Rufus ဟာ Windows ေခြတင္မကပဲ အျခား autorun.inf ဖုိင္ပါတဲ့ software မ်ားကို အသံုးျပဳႏိုင္ပါတယ္။ တစ္ခုသတိထားရမွာက အခ်ိဳ႕ေသာ USB disk security software မ်ားဟာ auntorun ဖုိင္ကို သတ္တဲ့အတြက္ DVD မွာက အခက္အခဲမရွိေပမယ့္ USB မွာဆိုရင္ေတာ့ auto delete လုပ္ပါလိမ့္မယ္။ အဲဒီေတာ့ security software ကို ပိတ္ခ်င္ပိတ္ ၊ မပိတ္ခ်င္ရင္ auntorun ဖုိင္ကို ျပန္ေရးလုိက္ပါ။
- Rufus Create bootable USB ကို ေအာက္ပါလင့္မွာ ေဒါင္းလုပ္ရယူပါ။ Portable free version ျဖစ္လုိ႕ install လုပ္စရာမလုိပါဘူး။ အသင့္သံုးရံုပါပဲ။ ထားရမယ့္ setting ေတြက ပံုပါအတုိင္းပါ။
- အသံုးျပဳမယ့္ software ဟာ ISO file ျဖစ္ရပါမယ္။ အဲဒီ ISO file ကို ISO image ေဘးက CD icon ေလးကို ႏွိပ္ပီးထည့္လိုက္ပါ။
Download link:
https://rufus.akeo.ie/downloads/rufus-2.11p.exe
Ref...
https://www.facebook.com/computerknowledgeprofessional/?fref=ts
Credit:
အိုင္တီလမ္းညႊန္
Tuesday, May 23, 2017
Underground cable ေတြ ဆြဲ ရင္ဘာေၾကာင့္ back filling မွာ သဲ ဖို႕ ရပါသလဲ ?
Underground cable ေတြ ဆြဲ ရင္ဘာေၾကာင့္ back filling မွာ သဲ ဖို႕ ရပါသလဲ ?
*********************************************************************
ဘာေၾကာင့္သဲ ဖို႕ ရလဲဆိုတဲ့ အခ်က္ေတြ က
1. ေကဘယ္ နဲ႕ ေျမၾကီးၾကား မွာ သဲထည့္ျခင္း ျဖင့္ ေကဘယ္ ထြက္တဲ့ အပူ ကို ေျမၾကီးထဲသို႕ အပူ စီးေစျပီး အပူေလ်ာ့ပါတယ္ ။ thermal soil လို႕ေတာ့ technical term မွာသံုးပါတယ္။သဲ ကို သံုးျခင္းျဖင့္ underground cable current carrying capacity ကိုတက္ေစပါတယ္ ။
2. အင္းဆက္ပိုးေတြ ေျမၾကြက္ေတြ ကို သဲ က ကာကြယ္နိုင္ပါတယ္ ။ သဲဆိုေတာ့ ၾကြက္ေတြ ေဖါက္ရင္ ခက္ခဲပါတယ္။
3. ေကဘယ္ ကိုလဲ သဲက ေျမၾကီးထဲမွ ေရေငြ႕ေတြ တိုက္ရိုက္ ထိေတြ႕ျခင္း မွ ေရွာင္နိုင္ျပီးေျမၾကီးထက္စာရင္ ေဆြးေျမ႕ျခင္း ကို ပို ကာကြယ္ နိုင္ပါတယ္။
4. ေကဘယ္ေတြ ေကြးျခင္း ( banding ) ကို လည္း မပ်က္စီးေအာင္ ကာကြယ္ပါတယ္။
Underground cable ဆဲြျခင္း (direct laying system)
=================================
က်ြန္ေတာ္တို႕ သံုးတဲ့ GS ထဲ က အေတြ ့အၾကံုေလး ေ၀မ်တာပါ ။ နည္း အမ်ဳိးမ်ဳိး ရိွေပမဲ့ က်ြန္ေတာ္ တို့ သံုးေနတဲ့ နည္းပါ။ အေရးၾကီးတာ တခု က under ground cable ရိွေၾကာင္း အမွတ္အသားမ်ားပါပဲ ။
Under ground ဆြဲမယ္ဆိုရင္ သင္ ့ေတာ္တဲ ့ၾကိုးကို သံုးရပါမယ္ ။ under ground armored cable ကိုပဲသံုးသင္ ့ပါတယ္ ။conduit နဲ့ သံုးရင္လဲ သံုးနိုင္ပါတယ္ ။
• ပထမဆံုး cable route ကို ရွာရပါမယ္ ။
• Company Specification ကေတာ ့ ေျမၾကီး အနက္ အနဲ ဆံုး one meter ( ၃ ေပ ) တူးရပါမယ္။
• ေအာက္မွာ သဲ ၆ လက္မ ခင္းရပါမယ္ ။ သဲ က ပိုးမြား နဲ့ ၾကြက္ေတြ ဒါဏ္ ကို ခံ နိုင္ရည္ ရိွပါတယ္ ။ sand bad လို႕သံုးပါတယ္။
• Cable မခ်ခင္ ေသာခ်ာေအာင္ လုပ္ရ မွာက cable ကို သင့္ေတာ္တဲ့ continuity test , megger test လုပ္ရပါမယ္ ။
• ျပီးရင္ သဲေပၚကေန cable ကို ေျပး ရပါမယ္ ။
• Cable ေတြဆဲြျပီးရင္ အေပၚက သဲ ၆ လက္မ ထပ္ခင္းရပါမယ္ ။
• အဲဒါျပီးရင္ ေျမၾကီး ၆ လက္မ ထပ္ဖို ့ပါ ။
• ကြန္ကရစ္ျပားမ်ားကို အေပၚကေန ဖံုးပါ ။အေပၚ မွ မသိပဲ တူးရင္ အကာ အကြယ္ အတြက္ပါ။
• ေျမၾကီး ထပ္ ဖံုးပါ ။
• အေပၚကို ၆ လက္မ ေလာက္ က်န္ရင္ warning tape / mash ဖံုးပါ ။ Under ground cable ရိွမွန္း ေနာက္ လူေတြ သိေအာင္ပါ။
• ေနာက္ ဆံုး ေျမဖို ့ပါ ။
• ေနာက္အေရးၾကီးတာက cable routine marker ေတြ ကို အေပၚမွာ မီတာ ၅၀ အကြာေတြမွာ စိုက္ဖို ့ပါ ။ ကြန္ကရစ္တံုးေလးေတြနဲ ့ လုပ္ထားတာပါ ။ ဒါမွလဲေနာက္ လူေတြ က cable ေတြဘယ္ကေန ဘယ္ သြားလည္းသိရမွာပါ ။
• ေနာက္ျပီးေတာ ့ underground drawing ကို update လုပ္ပါ ။( ေျမေနရာ အသစ္ဆိုရင္ေပါ ့ေလ )
Credit
Thanks for reading
Kyaw Oo
E & I engineering
*********************************************************************
ဘာေၾကာင့္သဲ ဖို႕ ရလဲဆိုတဲ့ အခ်က္ေတြ က
1. ေကဘယ္ နဲ႕ ေျမၾကီးၾကား မွာ သဲထည့္ျခင္း ျဖင့္ ေကဘယ္ ထြက္တဲ့ အပူ ကို ေျမၾကီးထဲသို႕ အပူ စီးေစျပီး အပူေလ်ာ့ပါတယ္ ။ thermal soil လို႕ေတာ့ technical term မွာသံုးပါတယ္။သဲ ကို သံုးျခင္းျဖင့္ underground cable current carrying capacity ကိုတက္ေစပါတယ္ ။
2. အင္းဆက္ပိုးေတြ ေျမၾကြက္ေတြ ကို သဲ က ကာကြယ္နိုင္ပါတယ္ ။ သဲဆိုေတာ့ ၾကြက္ေတြ ေဖါက္ရင္ ခက္ခဲပါတယ္။
3. ေကဘယ္ ကိုလဲ သဲက ေျမၾကီးထဲမွ ေရေငြ႕ေတြ တိုက္ရိုက္ ထိေတြ႕ျခင္း မွ ေရွာင္နိုင္ျပီးေျမၾကီးထက္စာရင္ ေဆြးေျမ႕ျခင္း ကို ပို ကာကြယ္ နိုင္ပါတယ္။
4. ေကဘယ္ေတြ ေကြးျခင္း ( banding ) ကို လည္း မပ်က္စီးေအာင္ ကာကြယ္ပါတယ္။
Underground cable ဆဲြျခင္း (direct laying system)
=================================
က်ြန္ေတာ္တို႕ သံုးတဲ့ GS ထဲ က အေတြ ့အၾကံုေလး ေ၀မ်တာပါ ။ နည္း အမ်ဳိးမ်ဳိး ရိွေပမဲ့ က်ြန္ေတာ္ တို့ သံုးေနတဲ့ နည္းပါ။ အေရးၾကီးတာ တခု က under ground cable ရိွေၾကာင္း အမွတ္အသားမ်ားပါပဲ ။
Under ground ဆြဲမယ္ဆိုရင္ သင္ ့ေတာ္တဲ ့ၾကိုးကို သံုးရပါမယ္ ။ under ground armored cable ကိုပဲသံုးသင္ ့ပါတယ္ ။conduit နဲ့ သံုးရင္လဲ သံုးနိုင္ပါတယ္ ။
• ပထမဆံုး cable route ကို ရွာရပါမယ္ ။
• Company Specification ကေတာ ့ ေျမၾကီး အနက္ အနဲ ဆံုး one meter ( ၃ ေပ ) တူးရပါမယ္။
• ေအာက္မွာ သဲ ၆ လက္မ ခင္းရပါမယ္ ။ သဲ က ပိုးမြား နဲ့ ၾကြက္ေတြ ဒါဏ္ ကို ခံ နိုင္ရည္ ရိွပါတယ္ ။ sand bad လို႕သံုးပါတယ္။
• Cable မခ်ခင္ ေသာခ်ာေအာင္ လုပ္ရ မွာက cable ကို သင့္ေတာ္တဲ့ continuity test , megger test လုပ္ရပါမယ္ ။
• ျပီးရင္ သဲေပၚကေန cable ကို ေျပး ရပါမယ္ ။
• Cable ေတြဆဲြျပီးရင္ အေပၚက သဲ ၆ လက္မ ထပ္ခင္းရပါမယ္ ။
• အဲဒါျပီးရင္ ေျမၾကီး ၆ လက္မ ထပ္ဖို ့ပါ ။
• ကြန္ကရစ္ျပားမ်ားကို အေပၚကေန ဖံုးပါ ။အေပၚ မွ မသိပဲ တူးရင္ အကာ အကြယ္ အတြက္ပါ။
• ေျမၾကီး ထပ္ ဖံုးပါ ။
• အေပၚကို ၆ လက္မ ေလာက္ က်န္ရင္ warning tape / mash ဖံုးပါ ။ Under ground cable ရိွမွန္း ေနာက္ လူေတြ သိေအာင္ပါ။
• ေနာက္ ဆံုး ေျမဖို ့ပါ ။
• ေနာက္အေရးၾကီးတာက cable routine marker ေတြ ကို အေပၚမွာ မီတာ ၅၀ အကြာေတြမွာ စိုက္ဖို ့ပါ ။ ကြန္ကရစ္တံုးေလးေတြနဲ ့ လုပ္ထားတာပါ ။ ဒါမွလဲေနာက္ လူေတြ က cable ေတြဘယ္ကေန ဘယ္ သြားလည္းသိရမွာပါ ။
• ေနာက္ျပီးေတာ ့ underground drawing ကို update လုပ္ပါ ။( ေျမေနရာ အသစ္ဆိုရင္ေပါ ့ေလ )
Credit
Thanks for reading
Kyaw Oo
E & I engineering
